产品名称: 气动薄膜单座调节阀
产品型号:ZJHP
询问气动薄膜单座调节阀价格
咨询电话:18817794929
传真:
点击看大图
 产品介绍

 ZJHP气动薄膜单座调节阀是采用顶导向结构,配用多弹簧薄膜执行机构的气动调节阀。具有结构紧凑、重量轻、动作灵敏、流体通道呈流线型、压降损失少、阀容量大、流量特性精确、拆装方便等优点。

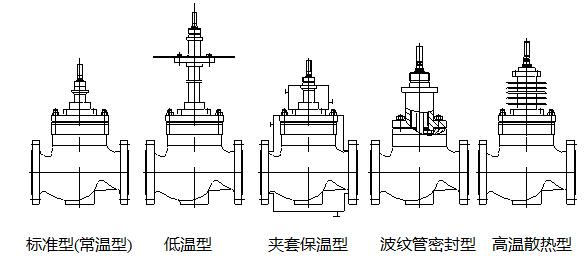

  本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型、低温型、高温散热型等多个品种。产品公称压力等级有PN16、25、40、64(63);20(Class150)、50(Class300)、110((Class600)口径范围DN15~250。适用流体温度由-250°C~+550°C范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级,流量特性有线性或等百分比,设计单位及用户可根据具体工况进行选择。


  广泛应用于精确控制气体、液体、蒸汽等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。

  基本结构



电动调节阀,气动调节阀,自力式调节阀,气动切断阀,高压调节阀,温度调节阀

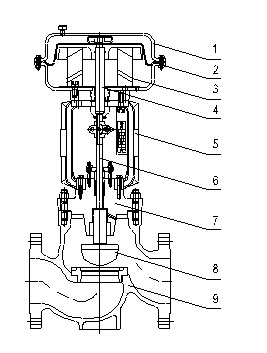

气动薄膜单座调节阀 主要零件材料

本体材质为碳钢本体材质为不锈钢
1阀体WCBLCBWC91阀体CF8CF8MCF3M
2阀座3043043042阀座304316316L
3阀芯3043043043阀芯304316316L
4导向套3043043044导向套304316316L
5阀盖WCBLCBWC95阀盖CF8CF8MCF3M
6阀杆3043043046阀杆304316316L
7填料PTFE/柔性石墨7填料PTFE/柔性石墨
8弹簧65Mn8弹簧65Mn
9螺母3043043049螺母304316316L



1. 弹簧范围:气开式优先选用40-200Kpa及80-240Kpa;气闭式优先选用20-100Kpa及 40-200Kpa, 可选用其它弹簧范围。


2. 工作温度划分是根据阀体材料的压力-温度等级(GB9131-94)、使用工况、阀门的密封件材料等综合因素来划分的,各国划分是有细微区别的,甚至每个厂家因使用的材料不一也会导致温度划分不一样。




电动调节阀,气动调节阀,自力式调节阀,气动切断阀,高压调节阀,温度调节阀

注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。




气动薄膜单座调节阀 主要技术参数

公称通径DN(mm)20253240506580100125150200
额定流量
系数KV
直线7.612.119.430.348.375.9121193.6302.5484759
等百分比6.91117.627.54469.3110176275440693
执行机构
型号
正作用ZHA-22ZHA-23ZHA-34ZHA-45
反作用ZHB-22ZHB-23ZHB-34ZHB-45
额定行程L(mm)16254060
膜片有效面积Ae(cm2)2804006001000
公称压力PN(MPa)1.6 2.5 4.0 6.4 10.0
固有流量特性直线 等百分比
固有可调比R50:1
信号范围Pr(KPa)20-60、20-100、40-200、60-100、80-240
气源压力Ps(MPa)0.14、0.25、0.28、0.40



气动薄膜单座调节阀



更多产品:气动薄膜衬氟单座调节阀    精小型气动薄膜低温单座调节阀
