当前位置  :  气动蝶阀 >> - -气动四通法兰球阀
产品名称: 气动四通法兰球阀
产品型号:Q646F、Q646H
询问气动四通法兰球阀价格
咨询电话:021-32035008
传真:
点击看大图
 产品介绍

气动四通球阀产品概述

       本公司经营的气动四通球阀采用角行程气动执行器及四通球阀组成,可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动四通球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品经营种;在水电、火电和核电的电力经营系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金经营系统中得以广泛的应用,是一种与经营建设、国防建设和人民生活息息相关的重要机械产品。气动四通阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。


气动四通球阀主要特点:

1、阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构。

2、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。

3、根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。

4、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;DN150以下为浮球形式,DN200以上为固定球形式。

5、气动四通阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所。


气动四通球阀主要技术参数:

阀体形式:四通铸造阀体

公称通径:DN15~200mm

公称压力:1.6Mpa、2.5 MPa、4.0 MPa、6.4 MPa

连接形式:法兰式

结构形式:四通铸造阀

驱动形式:气源控制

使用温度:-40°C~+450°C

控制方式:开关型(开关两位控制)、调节型(4-20mA信号)

阀体材质:碳钢、不锈钢304、不锈钢316

密封材料:PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)

驱动方式:压缩空气(可带手轮)

供气压力:0.4Mpa~0.7Mpa

气源接口:G1/4"、G1/8"、G3/8"、G1/2"

环境温度:-30~+70℃

作用形式:单作用(弹簧复位):气关式(B)-失气时阀位开(FO):气开式(K)-失气时阀位关(FC)

作用形式:双作用(通气开关):气关式(B)-失气时阀不变(FL):气开式(K)-失气时阀不变(FL)

可配附件:定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

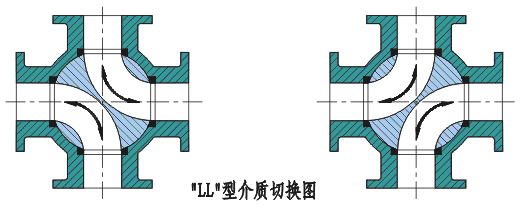

气动四通球阀换向原理:


“LL”型四通球阀只需操作扳手或执行器将球体转动90°。同时对两种介质的流向进行切换,即方便而迅速,实现一阀多用的效果。


气动四通球阀标准规范:

(1)设计和制造:GB/T12237-1989; APl608

(2)检验和试验:GB/T13927-1992; APl 598

(3)法兰连接:JB/T79]一2-1994; ASME/ANSI B165。

(4)结构长度:JD-2002


气动四通球阀订货须知:

1、对产品有特殊要求,须在订货合同中提供以下说明:

a.结构长度;

b.连接形式;

c.公称直径;

d.产品使用介质及温度、压力范围等、

e.试验、检验标准及其他要求。

2、 本厂可根据客户特定要求配置各类驱动装置。

3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。

4、货期、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。





注:更多详情参数请直接联系我们!请点击此处:跳转在线客服!上海锐尔阀门竭诚为您服务!
