产品名称: Q944F/Q945F电动三通球阀
产品型号:Q944F/Q945F
询问Q944F/Q945F电动三通球阀价格
咨询电话:18817794929
传真:
点击看大图
 产品介绍

电动三通球阀产品概述:

       电动三通球阀是一种可对三条管路介质进行转换,分流或合流的三通切断型球阀,该阀一般都是法兰或内螺纹的连接方式。可根据不同流向切换要求。该电动三通球阀可设计为L型和T型结构。进而满足工业管道中对介质流体各种不同组合的控制形式。电动三通球阀不仅能对两条相互垂直的通道进行切换或截断,也能关闭任一通道。使另外两个通道连通,可以灵活控制管路中介质的合流或分流。该电动三通球阀选用不同功能的电动执行装置,可满足不同工况的使用要求。广泛应用于供水、电力、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等工业管路系统中作两位切断或比例式调节。

电动三通球阀特点:

(1)可调范围广,一阀多用,任一通口可作入口而无泄漏,该三通可设计为L型通口和T型通口。

(2)启闭力矩小、密封可靠、流通能力大、流通阻力小,寿命长。

(3)防火、防静电处理、体积小、重量轻。

(4)可分为电动法兰三通球阀和电动内螺纹三通球阀,该阀可用功能多,既能分配也能换向,适用于液体,气体,蒸汽等介质的切断或调节。

(5)电动三通球阀兼备开关切断和智能比例式调节功能,不仅可截断流体,也可以对压力,流量,温度等参数进行调整。

电动三通球阀主要技术参数:

公称通径:DN15~200mm

公称压力:1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa

连接方式:法兰式、内螺纹

结构形式:三通L型和三通T型

阀芯形式:O型球体阀芯

流量特性:快开特性

阀芯材质:不锈钢304、不锈钢316、不锈钢316L等

密封填料:V型聚四氟乙烯、柔性石墨填料等

阀体结构:三通铸造球形阀

阀体材质:碳钢(WCB)、不锈钢304、不锈钢316、不锈钢316L等

适用温度:-40°C~+450°C

使用范围:水、气体、蒸汽、燃气、油品、腐蚀性介质等

驱动形式:电源驱动 (可带手动手轮)

电源电压:AC110V、AC220V、AC380V、(DC24等)

控制方式:开关型(开关切断控制)、智能调节型(4~20mA模拟信号控制)(可选防爆系列)

动作时间:8秒~15秒~30秒~60秒(可根据要求定制)

泄漏量Q:软密封:零泄漏、硬密封:≤额定×0.001%。

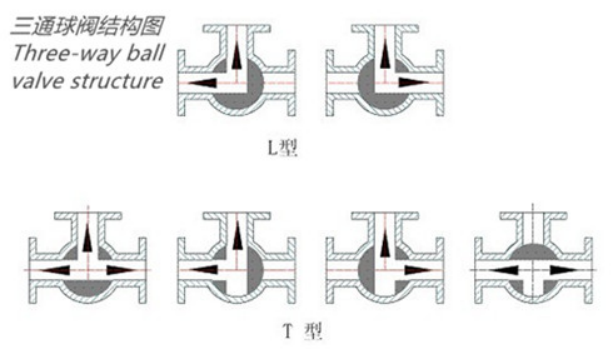

电动三通球阀的流向原理说明:


(1)电动三通球阀可根据流向切换要求一般分为L型结构和T型结构。

(2)L型电动三通球阀适用于介质流向的切换,能使相互垂直的两个通道相互连通,

(3)T型电动三通球阀适用于介质的分流、或合流的流向切换。T型三通球阀可以使三个通道相互连通或使其中两个通道连通,起到分流或合流作用。

(4)该电动三通球阀一般采用两个阀座结构,可根据用户要求采用四阀座结构。

电动三通球阀标准规范:

(1)设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

(2)法兰尺寸:JB/T74~90 (JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。

(3)结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

(4)检验主试验:JB/T 9092、API 598。

电动三通球阀维护与保养:

1、要定期检查,电源不能有故障。

2、经常检查管道,不要让管道内有铁锈和脏污。

3、不要将阀支承在敏感部位,如阀门定位器、接头、连线等处。

4、阀体与上阀盖连接处密封垫使用久了要及时更换,更换时只需卸下上阀盖就可安放新的密封垫。

5、填料函如有参漏要及时更换密封埴料更换时将阀杆脱开,压板和填料压盖取下即可装入新的填料。

6、长期停放时,应装上连接去兰的保护罩所以接口都要用塑料塞堵上。停放时,保证阀整体的垂直性或水平位置。

购买本公司电动三通球阀请按以下指示进行安装:

(1)取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。

(2)安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。

(3)准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。

(4)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。

(5)本类阀应安装在管道的水平方向或垂直方向。

(6)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。

(7)与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。



注:更多详情参数请直接联系我们!请点击此处:跳转在线客服!上海锐尔阀门竭诚为您服务!
