当前位置  :  气动蝶阀 >> - -Q641F46气动衬氟球阀

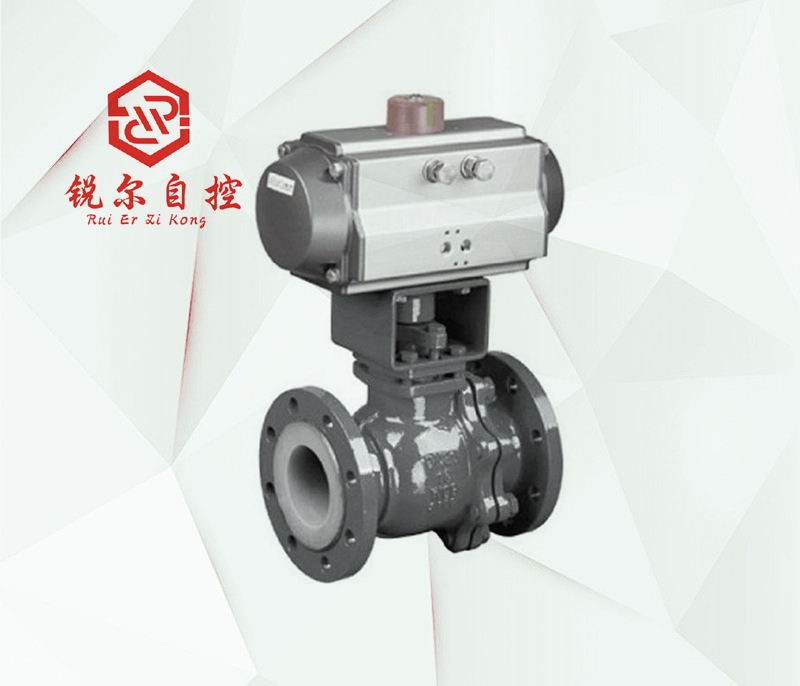

产品名称: Q641F46气动衬氟球阀
产品型号:Q641F46
询问Q641F46气动衬氟球阀价格
咨询电话:18817794929
传真:
点击看大图
 产品介绍

气动衬氟球阀产品简介:

      锐尔阀门Q641F46气动衬氟球阀体内壁和金属阀内组件衬有耐腐蚀、抗老化的聚全氟乙丙烯(F46),因而具有耐腐蚀性能良好、抗老化性能高、寿命长、流阻小、流通能力大等优点,特别适用各行业对酸、碱等强腐蚀性介质场合。


气动衬氟球阀产品概述:

      Q641F46气动衬氟球阀采用氟塑料作为内衬,并配之以新型的带杆球体结构,再加上其独特的弹性唇式密封座结构,使其具有普通球阀的各项优点,能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。气动衬氟球阀可作开关或调节之用,耐腐蚀气动球阀适用于各种工业管道中液体和气体的输送(包括蒸气),在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径气动衬氟球阀提供最大的流量,并可用于扫线清洗或隔离输送的管道。气动衬氟球阀广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,特别是具有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

       Q641F46气动衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。广泛应用于食品、环保、轻工、石油、造纸、化工、轻纺、电力等行业的自动调节与远程控制系统中。气动衬氟球阀是一种(球体)绕垂直于通道轴旋转90?的阀门,其由回转型角行程电子式气动执行器和O型阀结构组成。气动衬氟球阀属旋转类型高性能调节或开关阀类,接受工业自动化控制(DCS、PLC系统)仪表来源的电流信号或电压信号的输入输出。Q641F46气动衬氟球阀可实现对工艺管路中流体介质的比例调节或二位开关控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。


气动衬氟球阀结构原理:

       气动衬氟球阀的工作原理是靠旋转阀芯来使阀门开启和关闭,阀芯和阀体内侧全部采用氟塑料制成,壳体采用熔模精密铸造,强度高,外观光洁,精美,与液体接触部分全部为氟塑料,是专门为控制各种强腐蚀性介质的启闭而进行设计的球阀,其具有开关轻便,体积小,密封可靠,结构简单,维修方便,使用范围广等优点。


气动衬氟球阀产品特点:

(1)结构紧凑、阀体内腔空间小,减少了介质滞留。

(2)特殊的模压工艺,使密封面密封度良好及该阀采用PTFE填料组合,使阀门达到零泄漏。

(3)采用氟塑料密封,具有极高的化学稳定性,可以适用于任何强度腐蚀性化学介质。

(4)全通径,浮球结构,阀门可在整个压力范围内进行无泄漏关闭,便于管路系统的管路维护。

(5)启闭件球阀与阀杆为一体,杜绝了由于压力变化引起的阀杆冲击承压件内的可能性,从根本性上保证了工程中的使用安全性。

(6)该气动衬氟球阀只适用于常压的压力如(1.6Mpa)的工况之中,介质温度不宜超过180°C。


气动衬氟球阀主要技术参数:

公称通径:DN15~300mm

公称压力:0.6Mpa、1.0Mpa、1.6Mpa

连接方式:法兰式、

结构形式:两段式阀体(内衬四氟)

阀芯形式:衬四氟O型球芯

流量特性:近似快开特性

动作范围:0~90度

阀芯材质:不锈钢+聚四氟乙烯(F46)

密封材料:PTFE(聚四氟乙烯)、PPL(对位聚苯)

阀体材质:碳钢(WCB)、不锈钢304、不锈钢316、不锈钢316L等

适用温度:聚四氟乙烯PTFE:-29°C~+180°C

应用范围:腐蚀性介质、强酸、强碱、王水等

泄漏量Q:软密封为零泄漏

驱动形式:压缩空气(4~7bar) (可带手动手轮)

气源接口:G1/4"、 G1/8"、 G3/8"、 G1/2"

控制形式:开关型(开关两位切断)、智能调节型(4~20mA模拟信号)

作用形式:单作用(弹簧复位):气关式(B)-失气时阀位开(FO):气开式(K)-失气时阀位关(FC)

作用形式:双作用(通气开关):气关式(B)-失气时阀不变(FL):气开式(K)-失气时阀不变(FL)

环境温度:-30°C~+70°C

可配附件:定位器、电磁阀、空气过滤减压器、保位阀、阀位传送器、手轮机构等


气动衬氟球阀执行器参数:

双作用执行器:开关动作都要通过气源来驱动执行,通气开、通气关、气源故障保持当前位置。

单作用执行器:开关动作只有开启或关闭是气源驱动,而关闭或开启是靠弹簧来复位的。

单作用常闭型:通气开启、断气关闭、气源故障关闭。

单作用常开型:通气关闭、断气开启、气源故障开启。

切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器

调节型附件:电气定位器、气动定位器、电气转换器

回讯器:也叫限位开关,远程反馈开关信号(可防爆)

电磁阀:双作用选二位五通、单作用选二位三通(可防爆)

三联件:可对气源稳压、过滤、气缸加润滑油

气源处理附件:空气过滤减压阀、气源处理三联件

手动机构:转动手轮机构、手动开启阀门和手动关闭阀门


气动衬氟球阀安装指导:

(1)气动衬氟球阀前后管线准备OK,前后管道应同轴,两法兰密封面应平行。管道应能承受管路气动衬氟球阀的重量,不然管道上必须配有相应的支撑点。

(2)把衬氟阀门前后管线吹扫干净,清除管道内的油污、焊渣和一切其他杂质。

(3)核对管路气动衬氟球阀的标志,查明管路中气动衬氟球阀是否完好无损。将阀全开或全闭数次证实其工作是否正常。

(4)拆去管路气动衬氟球阀两端连接法兰上的保护件。

(5)检查阀孔清除可能有的污物,然后清洗阀孔。阀座与球之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。


安装方式:

(1)把阀装上管线,阀的任何一端都可装在上游端,用手柄驱动的衬氟球阀可安装在管道上的任意位置,但带有齿轮箱货气动驱动器的管路气动衬氟球阀应直立安装,即安装在水平管道上,且驱动装置处于管道上方。

(2)阀门法兰与管线法兰之间按管路设计要求装上密封垫。

(3)法兰上的螺栓需对称,逐次,均匀拧紧。

(4)连接气动管线(采用气动驱动器时)


安装后的检查:

(1)操作驱动器(开启和关闭)管路中的气动衬氟球阀数次,应灵活无滞涩,证实其工作正常。

(2)按管路设计要求对管道与管路气动衬氟球阀间的法兰结合面进行密封性能的检查。


气动衬氟球阀订货须知:

1、对产品有特殊要求,须在订货合同中提供以下说明:

a.结构长度;

b.连接形式;

c.公称直径;

d.产品使用介质及温度、压力范围等、

e.试验、检验标准及其他要求。

2、 本厂可根据客户特定要求配置各类驱动装置。

3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。

4、货期、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。




注:更多详情参数请直接联系我们!请点击此处:跳转在线客服!上海锐尔阀门竭诚为您服务!
