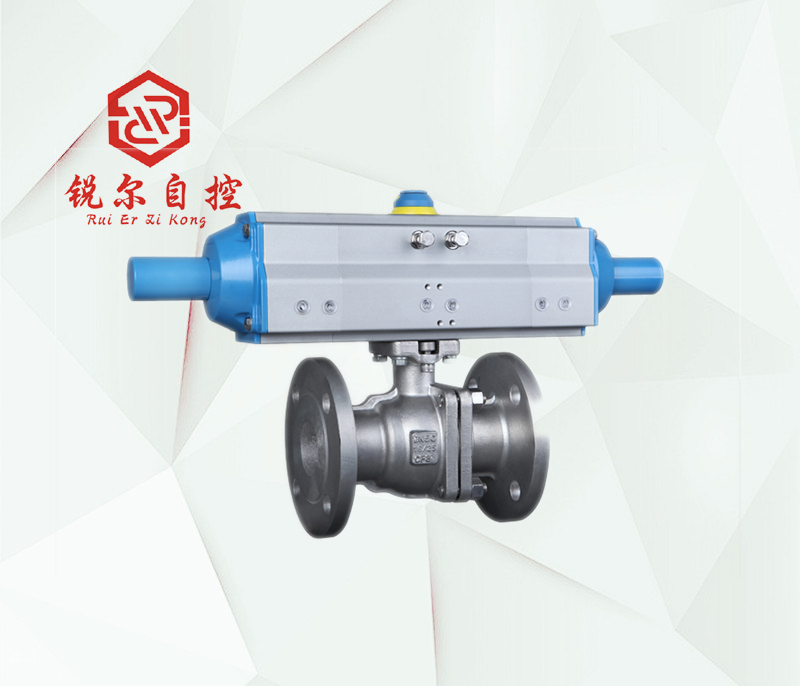

气动三段式法兰球阀产品简介：

不锈钢气动三段式法兰球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气过氧化氢，甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。

气动三段式法兰球阀产品特点：

不锈钢气动球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。气动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

气动法兰球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是近年来被广泛采用的一种新型阀门，它具有以下优点:

1. 流体阻力小，其阻力系数与同长度的管段相等。

2. 结构简单、体积小、重量轻。

3. 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4. 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5. 维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6. 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7. 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

气动法兰球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。

气动三段式法兰球阀结构特点：

1.气动执行器：采用新型AT系列气动执行器，其结构有双作用式和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；大口径阀门采用AW系列气动执行器，采用拨叉式结构传动，结构合理，输出扭矩大，有双作用式和单作用式（弹簧复位）；详细参数请参考本公司AT系列和AW系列执行器样本。

2.壳体结构：球阀的阀体根据需要及实际工况条件的不同壳设计为铸造结构、锻造结构及全焊接结构三种形式，其中全焊接结构的球阀主要适用于埋地使用。

3.独特的阀座密封结构：浮动式球阀采用唇形弹性密封圈结构设计，其结构更能保证密封的可靠性及使用寿命，对于低压、超低压或真空工况用球阀，采用板簧加载的阀座密封结构，能确保球阀长期使用的可靠密封。中、高温球阀的阀座材料可选用对位聚苯或金属材质。

固定式球阀根据压力大小、介质性质及密封要求的不同而选择球前密封结构、球密封结构或前后双密封结构。中、高温球阀的阀座材料可选用对位聚苯或金属材质。

4.阻塞与排泄：当阀门处于关闭状态时，上下流侧的阀座是液体阻断，阀体中腔的积滞物可以通过排泄装置进行排泄。

5.自动泄压结构：当中腔压力出现异常升高现象时，中腔介质能依靠本身的推理推动阀座而自动泄压，从而确保阀体的安全。

6.阀杆的可靠密封：阀杆采用有倒密封的下装式结构，倒密封的密封力随介质压力的增大而增大，故能确保阀杆的可靠密封，而且，当阀门异常升压时，阀杆不会喷出。

7.防火结构：根据工况及用户的需要，球阀可以设计为防火结构。球阀的耐火设计执行API 6D及JB/T6899等标准的规定，一旦发生火灾而使软密封圈烧损时，球阀的防火结构可阻止介质的大量泄漏，防止火灾进一步扩大。

8.防静电结构：当操作阀门时，由于球体和阀座之间的摩擦，会产生静电电荷并积聚在球体上，为防止产生静电火花，特在阀门上设置防静电导出装置，将积聚在球体上的电荷导出。

9.全通径结构及缩径结构：为满足不同客户的不同需要，上海锐尔公司球阀产品有全通径及全缩径两种系列。全通径球阀的通道内径与管道内径一致，便于管理清扫，而缩径系列球阀的重量相对较轻，但流体阻力仅为相同口径截止阀1/7左右，故缩径系列球阀的应用前景较为广泛。

气动三段式法兰球阀技术规范：

设计依据：GB标准

设计标准：GB/12238

结构长度：GB/12221

连接法兰尺寸：GB/12221

实验和检验：JB/T9092

备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造

气动三段式法兰球阀参数技术：

公称通径：DN15-400mm

链接方式：法兰式

气缸选配：AT系列、AW系列、AT Series、AW Series

气缸形式：双作用、单作用（弹簧复位）

控制方式：开关型、调节型、三段式（开度可调）

公称压力：6、10、16bar（如需更高压力，请注明要求。）

气源压力：双作用：4-8bar、单作用：5-8bar

介质温度：W1：-40~180℃  、W5：-20~80℃、W7：-40~160℃

环境温度：标准型：-20~80℃

阀体材质：碳钢（C）、不锈钢（P4、P6）

密封材质：丁晴橡胶（X）、聚四氟乙烯（F）、全内衬四氟乙烯（F46）

备注：其他特殊密封材质和特殊温度可根据客户要求设计选型。
