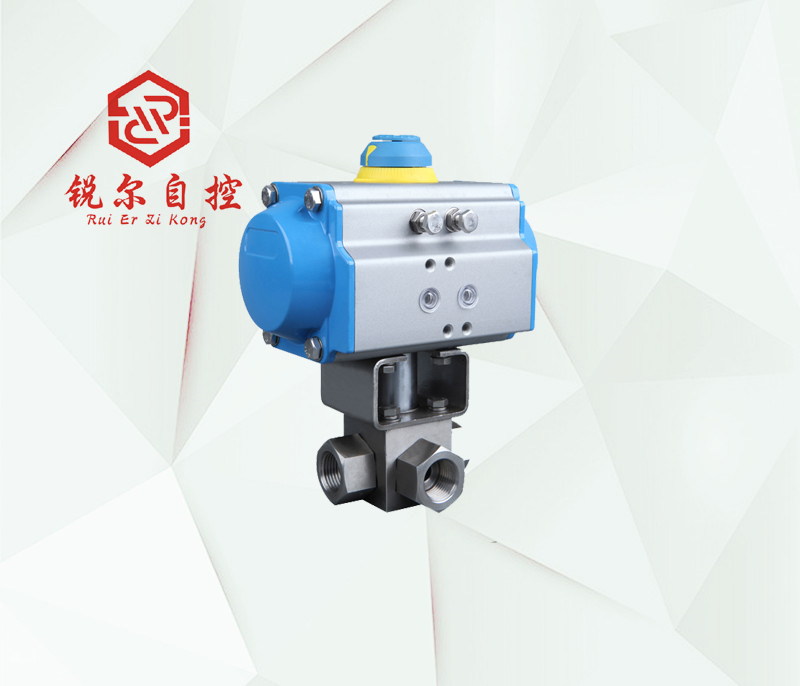

产品名称: Q614N、615N气动高压三通球阀
产品型号:Q614N、Q615N-320P
询问Q614N、615N气动高压三通球阀价格
咨询电话:18817794929
传真:
点击看大图
 产品介绍

气动高压三通球阀使用说明:

    Q614N/Q615N-320P气动三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L三通球阀型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。


气动高压三通球阀产品概述:

    Q614/5F气动三通球阀可为L形和T形,L形(Q614F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q615F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。气动三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。广泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。


气动高压三通球阀产品原理:

    Q614N/Q615N-320P气动三通内螺纹球阀分为“L型气动三通内螺纹球阀”与“T型气动三通内螺纹球阀”, L型三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通;T型三通球阀适用于介质的分流、合流或流向切换,T型孔道可以使三个通道互相连通或使其中两个通道连通。锐尔阀门三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。气动内螺纹三通球阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水等管路。


气动高压三通球阀产品特点:

1.流体阻力小,全通径的球阀基本没有流阻。

2.结构简单、体积小、重量轻。

3.紧密可靠、它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。

4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

8.由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。


气动高压三通球阀主要技术参数:

阀体形式:三段式锻造阀体

公称通径:DN15~300mm、1/2"~12"

公称压力:PN1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0Mpa

法兰标准:ANSI、GB、JB、HG等

连接形式:法兰式、焊接式、螺纹式(适用于PN10MPa以内)

阀盖形式:整体式

密封填料:V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨

阀芯形式:O型球体阀芯

流量特性:快开特性


气动高压三通球阀执行机构:

执行器型号:GT、SR、ST、AT、AW系列单(双)作用气动执行器

供气压力:0.4~0.7MPa

气源接口:G1/4"、G1/8"、G3/8"、G1/2"

环境温度:-20~+90℃

作用形式:单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

可配附件:定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


气动高压三通球阀性能指标:

公称通径:DN15~300mm、1/2"~12"

允许压差(MPa):≤ 公称压力

动作范围:0~90°

泄露量Q:软密封为零泄露;金属密封符合ANSI B16.104 IV级标准

基本误差:带定位器:小于全行程的±2%

回    差:带定位器:小于全行程的2%
