气动对夹式球阀产品概述：

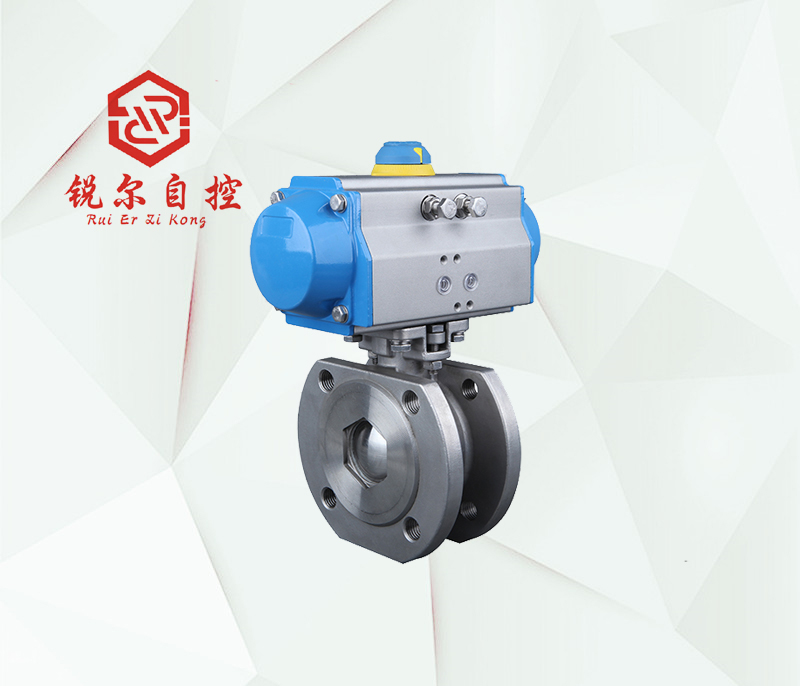

气动对夹式球阀主要由单（双）作用的气动执行器与超薄型球阀组成，主要用于短线管道和特定空间的场合，直一种超短法兰距球阀。与普通球阀相比，具有结构紧凑，长度短，体积小，且阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。该气动对夹式球阀广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

气动对夹式球阀产品特点：

（1）动对夹式球阀的球芯通道形状有V型及O型，具有结构长度短，重量轻，安装方便，节省材料等显著优点。

（2）该阀适用于安装位置比较短的场合，维修方便，阀门设计易拆卸。

（3）超薄设计，响应迅速，流通性好，启闭力距小，寿命长。

气动对夹式球阀主要技术参数：

公称通径：DN15~150（mm）

公称压力：1.0Mpa、1.6Mpa、2.5Mpa、

连接方式：对夹式连接、超薄法兰式连接

结构形式：浮动直通式

阀芯形式：V型球芯、O型球芯

流量特性：快开特性

动作范围：0~90度

阀芯材质：不锈钢304、不锈钢316、不锈钢316L等

密封材料：PTFE（聚四氟乙烯）、PPL（对位聚苯）、金属密封（硬质合金）

阀体材质：碳钢（WCB）、不锈钢304、不锈钢316、不锈钢316L等

适用温度：聚四氟乙烯（PTFE）≤180°C、对位聚苯（PPL）≤300°C、金属密封≤450°C

应用范围：水、气体、液体、蒸汽、油品、腐蚀性介质等

泄漏量Q：软密封：零泄漏、金属硬密封：≤额定流量的10-5。

驱动形式：压缩空气（4~7bar） (可带手轮)

气源接口：G1/4"、 G1/8"、 G3/8"、 G1/2"

控制形式：开关型（开关两位切断）、智能调节型（4~20mA模拟信号）

作用形式：单作用(弹簧复位)：气关式(B)-失气时阀位开(FO)：气开式(K)-失气时阀位关(FC)

作用形式：双作用(通气开关)：气关式(B)-失气时阀不变(FL)：气开式(K)-失气时阀不变(FL)

环境温度：-30°C~+70°C

可配附件：定位器、电磁阀、空气过滤器、行程开关、手轮机构等

产品特点：结构长度短、重量轻、安装简单、体积小、密封性能好、调节性能强

气动对夹式球阀执行机构参数：

双作用执行器：开关动作都要通过气源来驱动执行，通气开、通气关、气源故障保持当前位置。

单作用执行器：开关动作只有开启或关闭是气源驱动，而关闭或开启是靠弹簧来复位的。

单作用常闭型：通气开启、断气关闭、气源故障关闭。

单作用常开型：通气关闭、断气开启、气源故障开启。

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器

调节型附件：电气定位器、气动定位器、电气转换器

回讯器：也叫限位开关，远程反馈开关信号（可防爆）

电磁阀：双作用选二位五通、单作用选二位三通（可防爆）

三联件：可对气源稳压、过滤、气缸加润滑油

气源处理附件：空气过滤减压阀、气源处理三联件

手动机构：转动手轮机构、手动开启阀门和手动关闭阀门

气动对夹式球阀标准规范：

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法兰尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、检验主试验：JB/T 9092、API 598。

气动对夹式球阀请按以下指示进行安装：

（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。

（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

（5）本类阀应安装在管道的水平方向或垂直方向。

（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

气动对夹式球阀订货须知：

1、对产品有特殊要求，须在订货合同中提供以下说明：

a．结构长度；

b．连接形式；

c．公称直径；

d．产品使用介质及温度、压力范围等、

e．试验、检验标准及其他要求。

2、 本厂可根据客户特定要求配置各类驱动装置。

3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

4、货期、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
