当前位置  :  气动蝶阀 >> - -ZXM气动薄膜套筒调节阀

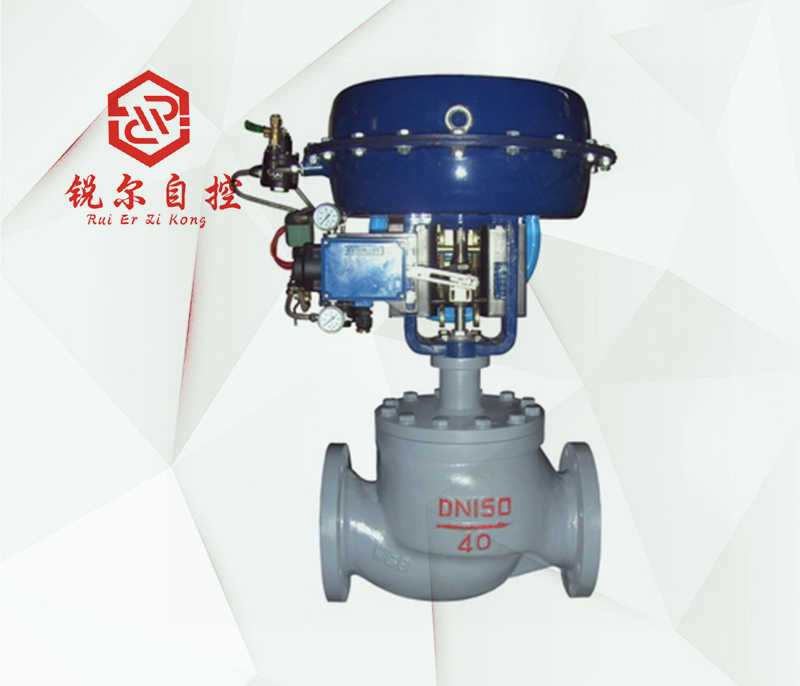

产品名称: ZXM气动薄膜套筒调节阀
产品型号:ZXM
询问ZXM气动薄膜套筒调节阀价格
咨询电话:021-32035008
传真:
点击看大图
 产品介绍

ZXM型新系列气动薄膜套筒调节阀

      锐尔阀门所生产的ZXM型气动薄膜套筒调节阀是一种压力平衡调节阀。气动头配用多弹簧的执行机构,总体机构紧凑、重量轻、稳定性好。流体通道呈S流线型、压降损失小,允许压差大,噪音小,流通能力大。广泛应用于精确控制气体、流体、蒸汽等介质工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许流量大、压差大,泄漏量要求不高的场合。
   本系列产品有调节型和调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~200。适用流体温度由-200℃~+560℃,其范围内多种档次。泄漏量标准有IV 级或VI级。流量特性为线性或等百分比。 多种多样的品种规格可供选择。

ZXM型新系列气动薄膜套筒调节阀产品特征:

◇ 采用平衡式阀芯结构,轴向平衡力小,允许压差,稳定性好。
◇ 套筒互换性强,拆装方便,容易维修。
◇ 全金属阀芯结构适用多种工作场合,达到IV级泄漏标准,ZXMO型软密封结构阀芯达到VI级泄漏标准,ZXMQ型软密封结构阀芯达到VI级泄漏标准。
◇ 阀体按流体力学原理设计成等截面低流组流道,可调范围大,固有可调比为50,额定流量系数增大30%。
◇ 执行机构采用多弹簧结构,高度减少30%、重量减轻30%。
◇ ZXPV型波纹管密封型调节阀,对移动的阀杆形成了完全密封,堵绝流体外漏。
◇ ZXPJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。


气动薄膜套筒调节阀 主要零件材料

本体材质为碳钢本体材质为不锈钢
1阀体WCBLCBWC91阀体WCBLCBWC9
2垫片316+石墨/PTFE2垫片316+石墨/PTFE
3套筒3043043043套筒304304304
4阀芯3043043044阀芯304304304
5阀盖WCBLCBWC95阀盖WCBLCBWC9
6阀杆3043043046阀杆304304304
7填料PTFE/柔性石墨7填料PTFE/柔性石墨
8弹簧65Mn8弹簧65Mn
9螺母3043043049螺母304316316L

注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

气动薄膜套筒调节阀 主要技术参数

公称通径DN(mm)20253240506580100
额定流量
系数KV
直线6.91117.627.54469110176
等百分比6.31016254063100160
执行机构
型号
正作用ZHA-22ZHA-23ZHA-34
反作用ZHB-22ZHB-23ZHB-34
额定行程L(mm)162540
膜片有效面积Ae(cm2)280400600
公称压力PN(MPa)1.6 2.5 4.0 6.4 10.0
固有流量特性直线 等百分比
固有可调比R50:1
信号范围Pr(KPa)20-60、20-100、40-200、60-100、80-240
气源压力Ps(MPa)0.14、0.25、0.28、0.40

气动薄膜套筒调节阀 主要性能指标


序号项 目标准型调节阀散热、低温型调节阀
不带定位器带定位器不带定位器带定位器
1基本误差<(%)±5±1±15±4
2回差<(%)31103
3死区<(%)30.481
4始终点偏差
<(%)
气开始点±2.5±1±6±2.5
终点±5±15
气关始点±5±15
终点±2.5±6
5
±2.5+2.5+6+2.5


 ZXM气动薄膜套筒调节阀
