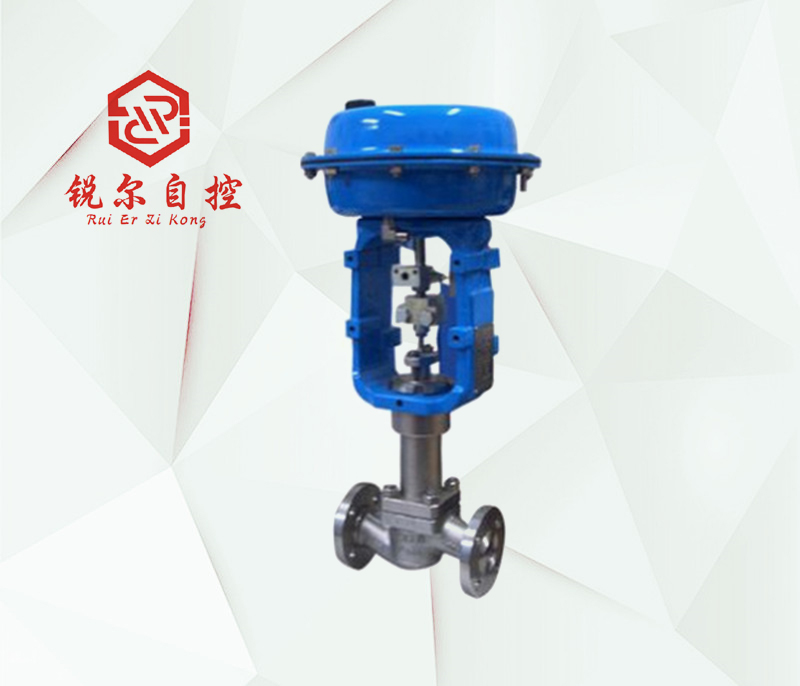

产品名称: 气动波纹管密封单座调节阀
产品型号:
询问气动波纹管密封单座调节阀价格
咨询电话:021-32035008
传真:
点击看大图
 产品介绍

气动波纹管密封单座调节阀说明:

型式:直通单座铸造球型阀

公称通径:40、50、65、80、100、150、200mm

公称压力:ANSI 125、150、300、600 JIS 10、20、30、40K PN1.6、4.0、6.4MPa

使用压力:1MPa,2MPa,3.5MPa

连接型式:法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型

法兰标准:JIS B2201、ANSI B16.5、GB/T9112~9124-2000等

焊接连接:嵌接焊SW(40~50mm) 对接焊BW(65~200mm)

材料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等 上阀盖:-45~-17℃、-17~+230℃、+230℃~+350℃

注:工作温度不准超过各种材料的允许范围 压盖型式:螺栓压紧式 填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料


气动波纹管密封单座调节阀内组件:

阀芯型式:单座柱塞型阀芯

流量特性:高容量流量特性

金属阀座:等百分比特性(%)和线性特性(L)

软阀座:等百分比特性(%)和线性特性(L)

材料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐蚀合金等 波纹管材料 1Cr18Ni9 00Cr17Ni14Mo2

执行机构 型式: LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸活塞执行机构

膜片材料:乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

弹簧范围:20~100、80~240KPa(LHA、LVA5型),190~350、190~400KPa(LVA6型)

供气压力:140~400kPa(LHA型)、140~280kPa(LVA5型)、400~500kPa(LVA6型)

气源接口:Rc1/4”

环境温度:-30~+70℃

阀作:用型式 用正作用或反作用执行机构实现阀的气-关式或气-开式

附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等。


气动波纹管密封单座调节阀性能:

泄漏量:  金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级

                   软阀座:小于阀额定容量的10-7, 符合ANSI B16.104-1976IV级回差:

                带定位器:小于全行程的1%,

             不带定位器:小于全行程的3%(LHA1型小于全行程的5%)

基本误差:带定位器:小于全行程的±1%,

              不带定位器:小于全行程的±5%

注:采用标准的V型聚四氟乙烯填料可调范围: 50:1(0.25≤Cv≤14)或30:1(CV≤0.16)


气动波纹管密封单座调节阀



更多产品:波纹管密封平衡笼式调节阀    ZMAN(P)型双座气动薄膜调节阀
