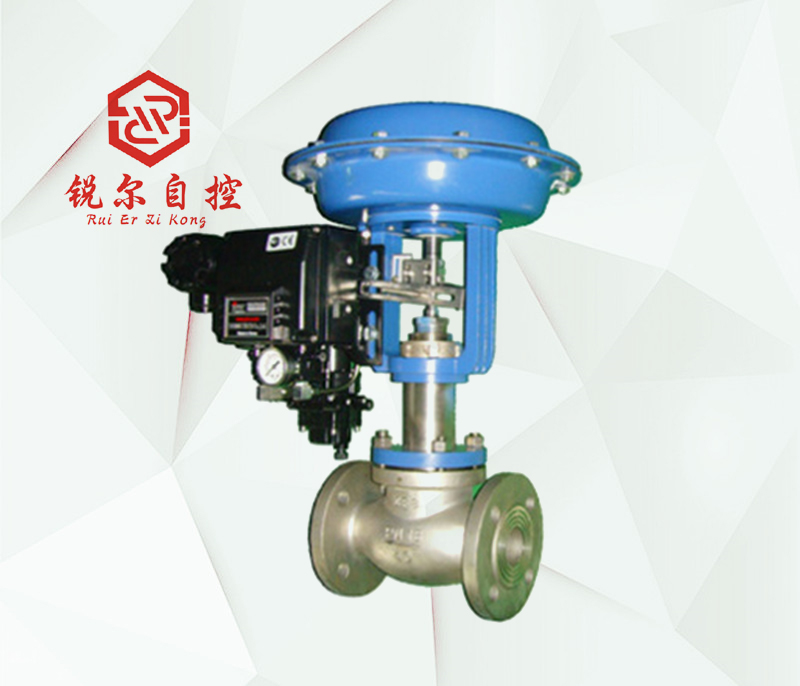

产品名称: ZXP气动薄膜直通单座调节阀
产品型号:ZXP
询问ZXP气动薄膜直通单座调节阀价格
咨询电话:021-32035008
传真:
点击看大图
 产品介绍

一、气动铸钢单座调节阀 阀门概述

气动铸钢单座调节阀是由气动薄膜执行机构和铸钢单座调节阀阀体组成,气动薄膜执行机构是单作用多弹簧式,铸钢单座阀体是阀体材质铸钢(WCB)内件不锈钢(304不锈钢)。气动铸钢单座调节阀分为标准型、高温型、低温型、波纹管密封型。标准型适合工作温度(-17~+250℃),高温型适合工作温度(+250~+450℃),低温型适合工作温度(-40~-196℃),波纹管密封型适合工作温度(-40~+350℃),阀体上加上散热片,适合水蒸气,导热油等温度超过250℃的介质使用。气动单座调节阀配置HEP定位器或YT-1000L 定位器,可以根据用户需求,配进口定位器如西门子定位器、山武定位器等。阀门定位器输入信号为4-20mA,可以选配输出信号4-20mA。

气动铸钢单座调节阀广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。气动铸钢单座调节阀特别适用于允许泄露量小、阀前后压差不大及有一定粘度和含少量纤维介质的场合。

二、气动铸钢单座调节阀 技术参数

公称通径(DN)20253240506580100
阀座直径(dn)20253240506580100
额定流量系数(KV)直线6.91117.627.54469110176
等百分6.31016254063100160
允许压差(MPa)3.23.02.01.81.51.41.00,7
公称压力(MPa)1.6、2.5、4.0、6.4、10.0
额定行程(mm)162540
执行器型号ZHA/B-22ZHA/B-23ZHA/B-34
流量特性直线性、等百分比
阀盖形式标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
压盖形式螺栓压紧式
密封填料V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式单座柱塞型阀芯

三、气动铸钢单座调节阀 气动薄膜执行机构配定位器

气动薄膜执行机构配YT-1000L定位器

     气动薄膜执行机构 配YT-1000L定位器

四、气动铸钢单座调节阀 气动薄膜执行机构技术参数

配置执行器类别ZHA/B多弹簧簿膜执行机构
执行器型号ZHA/B-22ZHA/B-23ZHA/B-34ZHA/B-45ZHA/B-56
有效面积(cm2)3503505609001400
行程(mm)10、16244040、60100
弹簧范围(KPa)20~100(标准)、20-60、60-100、40-200、80-240
膜片材料丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力140~400KPa
气源接口RC1/4"
环境温度-30~+70℃
可配附件定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。


ZXP气动薄膜直通单座调
