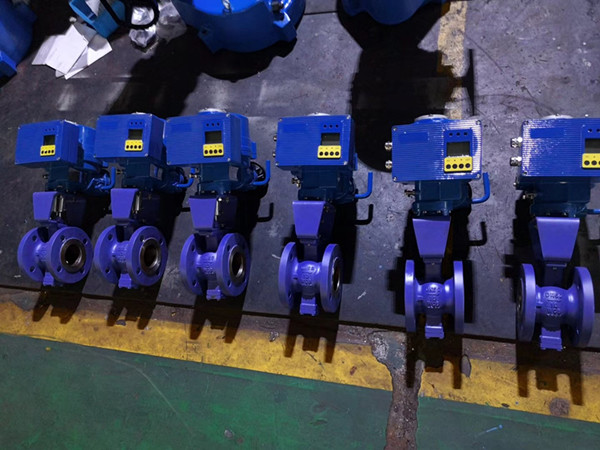

电动V型调节球阀图片

电动V型调节球阀简介：

       电动V型球阀是一种球芯为V型结构的高性能V型调节球阀，V型状边缘，切断杂质。在球体转动过程中，球体V型刀口与阀座相切，从而切断流体中的纤维和固态物质，而一般的球阀则不具备这一功能，故易导致关闭时纤维杂质卡住，给维修和维护带来极大的不便。而V型球阀其阀芯是不会被纤维卡住。此外，当阀门关闭时。V型缺口与阀座之间产生契形剪刀作用，并具有自洁功能又可防止球芯卡死，阀体，阀盖及阀座分别采用金属点对点结构，另外使用了摩擦系数较小的阀杆弹簧，具有操作扭矩小，工作稳定。该电动V型球阀调节流量有近似等百分比或者线性的流量特性，V型口角度可定制，满足更精确的截断特性和控制功能。

电动V型调节球阀工作原理：

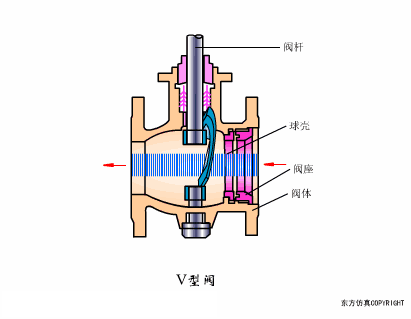

电动V型调节球阀具有特殊形状的V型切口，当阀门关闭时，V型切口与阀座形成契形，具有剪切作用。电动V型调节球阀适用于含纤维料浆，污水和粘性颗粒介质的控制，可防止球体和阀座之间污物产生的卡死现象，具有清洁功能，是一种用途广泛的调节阀。

电动V型调节球阀在球体转动过程中，球体V型刀口与阀座相切，从而切断流体中的纤维和固态物质，而一般的球阀则不具备这一功能，故易导致关闭时纤维杂质卡住，给维修和维护带来极大的不便。而电动V型调节球阀其阀芯是不会被纤维卡住的，并根据V型缺口的开度面积变化对管道介质进行流量大小的调节控制。

电动V型调节球阀特点：

（1）电动V型调节球阀的V型缺口球芯与金属阀座之间具有极佳的剪切功能，特别适用于含纤维质流体、微小固体颗粒、料浆类流体等介质的工业管道中自控调节和切断控制。

（2）电动V型调节球阀可调范围广，有近似等百分比或者线性的流量特性、还具有可靠的定位能力。

（3）电动V型调节球阀特有的V型阀芯改善了传统球阀的控制性问题，使介质流量通过V型阀芯开口之间的开度得到了更精确的控制。

电动V型调节球阀主要技术参数：

公称通径：DN25mm~DN300mm

公称压力：1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa

连接方式：对夹式或法兰式

动作范围：0~90°

阀芯形式：V型切口阀芯

流量特性：等百分比特性或直线线性

阀体结构：直通铸造球型阀

阀体材质：碳钢（WCB）、不锈钢304、不锈钢316、不锈钢316L

密封材质：聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、硬质合金（Y）

使用介质：油品、粘性流体、浆液、含纤维及粉粒性介质

适用温度：软密封：-40℃~+180°C、 硬密封：-40℃~+450°C

驱动形式：电动（可防爆、可带手动装置）

电源电压：AC220V、AC380V、（DC24V其它定制）

输出力矩：50NW-2000NW

开关时间：8秒~15秒~30秒~60秒（可根据要求定制）

作用形式：智能调节型（4~20mA模拟信号控制）(可选防爆系列)

泄漏量Q：软密封：零泄漏、硬密封：≤额定×0.001%

环境温度：标准型:-20℃~+70℃

电动V型调节球阀标准规范：

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、

3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、检验主试验：JB/T 9092、API 598。

电动V型调节球阀维护与保养：

1、要定期检查，电源不能有故障。

2、经常检查管道，不要让管道内有铁锈和脏污。

3、不要将阀支承在敏感部位，如阀门定位器、接头、连线等处。

4、阀体与上阀盖连接处密封垫使用久了要及时更换，更换时只需卸下上阀盖就可安放新的密封垫。

5、填料函如有参漏要及时更换密封埴料更换时将阀杆脱开，压板和填料压盖取下即可装入新的填料。

6、长期停放时，应装上连接去兰的保护罩所以接口都要用塑料塞堵上。停放时，保证阀整体的垂直性或水平位置。
