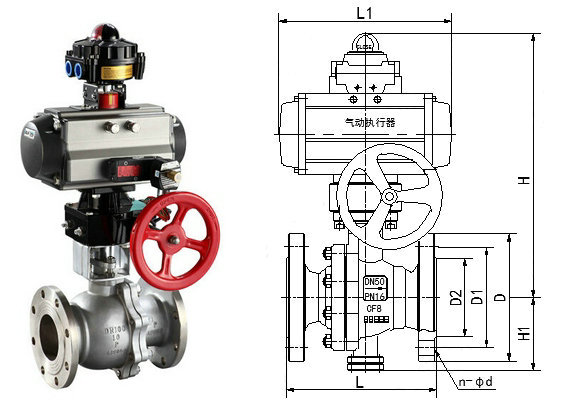

气动O型切断球阀图片

气动O型切断球阀简介 :

      气动O型切断球阀(开关球阀)是由单或(双)作用气动执行器和O型球阀组成。常用于要求快速关闭管路介质流通的场合,具有紧急复位功能,可在遇到突发故障失去气源时,快速关闭阀门,防止介质倒流。该气动O型切断球阀是工业自动化控制系统中的重要执行机构,主要以压缩空气为动力源,且执行速度非常快、具有高精准的关闭功能、可严密切断管路中的流体,是就地控制或者是远程控制重要的执行单元,安全又可靠。

气动O型切断球阀特点:

1)气动O型切断球阀可根据使用要求来选择,可选用金属密封或软密封结构,满足不同的工况场合。

2)密封性能极佳,结构简单易于密封。且密封能力随着介质压力增高而增大。

3)流体阻力小、采用球阀阀体是所有阀门类中流体阻力最小的一种。球阀全开时与管路形成全通道,介质基本可以毫无阻力的流过。

4)不仅能控制气体、液体和蒸汽等介质,也适用控制污水和含有颗粒的介质。

5)由于球阀本身具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。

6)防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。

7)下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。


气动O型切断球阀技术参数表:

公称通径:DN15mm~DN300mm、DN300以上选用固定球阀

公称压力:1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa

连接方式:法兰式、内螺纹连接

动作范围:0~90°

阀芯形式:O型球形阀芯

流量特性:快开特性

阀体结构:直通铸造球型阀

阀体材质:碳钢(WCB)、不锈钢304、不锈钢316、不锈钢316L

密封材质:聚四氟乙烯(F)、对位聚苯(PPL)、金属硬密封(H)、硬质合金(Y)

适用范围:油品、液体、蒸汽、燃气、腐蚀性介质等

泄漏量Q:软密封:零泄漏、硬密封:≤额定×0.001%

适用温度:软密封:-40℃~+180°C、 硬密封:-40℃~+450°C

驱动形式:气动

气源压力:压缩空气4-7bar(可带手轮)

气源接口:G1/4"、 G1/8"、 G3/8"、 G1/2"

作用形式:单作用(弹簧复位)、双作用开关型(输气开启,断气关闭)

可配附件:定位器、电磁阀、空气过滤减压器、保位阀、阀位传送器、手轮机构等

气动O型切断球阀执行机构:

采用新型系列AT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

1、齿轮式双活塞,输出力矩大,体积小。

2、气缸选用铝金材料,重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

气动O型切断球阀执行机构附件的选项:

根据不同控制和要求可选择下列附件:

切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件:电气定位器、气动定位器、电气转换器。

气源处理附件:空气过滤减压阀、气源处理三联件。

手动机构:HVSD手轮操机构。

气动O型切断球阀标准规范:

1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。

3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、检验主试验:JB/T 9092、API 598。

气动O型切断球阀阀门安装注意事项:

(1) 安装前必须仔细核对领用阀门的实体标识、合格证等是否齐全、是否符合使用要求,还应对阀门状态进行检查,最后对阀门进行清洗、试压和调试后安装到管道上.D 检查阀门包装防护是否齐全,内腔、密封面及传动部件是否有污物附着,确认无误后方可启闭阀门。检查连接螺栓是否均匀旋紧,防止泄漏。检查填料是否压紧,压紧程度能保证填料的密封作用,但又不得妨碍阀杆的旋转。阀门试压和调试应按相关标准进行(认为产品质量可靠、也可不进行试压,清洗后直接安装),不得违规超压或不按标准规范要求进行盲目试压,违规试压轻则造成阀门损坏,重则导致安全事故,应引起足够的重视。

(2) 阀门在运输起吊安装过程中,吊索不允许系结在手轮上,起重点应放在腰部(如阀门设有专用吊装孔或吊装螺栓,应尽可能通过这些吊装部位进行吊装); 在运输起卸期间应注意轻提轻放,严禁撞碰敲打或重力抛掷,以防涂污外表面或损伤零件。

(3) 螺纹连接的阀门,应将密封填料绳(加铅油或聚四氟乙烯生料带) 包在管道螺纹上,避免包到管道内璧或阀门内壁上,以免阀内存积影响介质流通。

(4) 安装法兰阀门时,要注意对称均匀地拧紧螺栓,阀门法兰与管子法兰必须平行,间隙合理,以免产生过大应力导致开裂。对于脆性材料和强度不高的阀门,尤其要注意。

(5) 阀门连接的管路,一定要清扫干净,以防杂物擦伤阀门密封面。可用压缩空气吹去氧化铁屑、泥沙、焊渣和其他杂物。这些杂物,不但容易擦伤阀门的密封面,其中大颗粒杂。

(如焊渣),还有可能堵塞小口径阀门通道,使其失效。

(6)不经常启闭的阀门,应该经常检查阀杆螺纹润滑情况,定期添加润滑剂,以防螺纹咬死; 室外阀门要对阀杆加保护套,以防雪、雨及尘土对阀杆造成腐蚀,影响阀门正常启闭。
