电动三通球阀图片

电动三通球阀简介:

电动三通球阀是一种可对三条管路介质进行转换,分流或合流的三通切断型球阀,该阀一般都是法兰或内螺纹的连接方式。可根据不同流向切换要求。该电动三通球阀可设计为L型和T型结构。进而满足工业管道中对介质流体各种不同组合的控制形式。电动三通球阀不仅能对两条相互垂直的通道进行切换或截断,也能关闭任一通道。使另外两个通道连通,可以灵活控制管路中介质的合流或分流。该电动三通球阀选用不同功能的电动执行装置,可满足不同工况的使用要求。广泛应用于供水、电力、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等工业管路系统中作两位切断或比例式调节。

电动三通球阀特点:

1)可调范围广,一阀多用,任一通口可作入口而无泄漏,该三通可设计为L型通口和T型通口。

2)启闭力矩小、密封可靠、流通能力大、流通阻力小,寿命长。

3)防火、防静电处理、体积小、重量轻。

4)可分为电动法兰三通球阀和电动内螺纹三通球阀,该阀可用功能多,既能分配也能换向,适用于液体,气体,蒸汽等介质的切断或调节。

5)电动三通球阀兼备开关切断和智能比例式调节功能,不仅可截断流体,也可以对压力,流量,温度等参数进行调整。

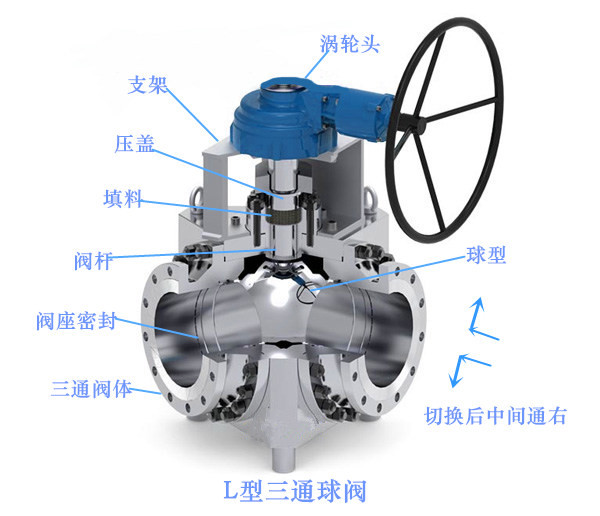

L型三通结构图 .jpg

电动三通球阀主要技术参数:

公称通径:DN15mm~DN200mm,内螺纹:DN15~DN50mm

公称压力:1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa

连接方式:法兰式、内螺纹连接

阀体结构:三通L型球阀,三通T型球阀

阀芯形式:O型球体阀芯

流量特性:快开特性

球芯材质:不锈钢304、不锈钢316、不锈钢316L等

密封材质:聚四氟乙烯(F)、对位聚苯(PPL)、金属硬密封(H)、硬质合金(Y)

阀体材质:碳钢(WCB)、不锈钢304、不锈钢316、不锈钢316L等

泄漏量Q:软密封:零泄漏、硬密封:≤额定×0.001%

适用温度:软密封:-40℃~+180°C、 硬密封:-40℃~+450°C

使用范围:水、气体、蒸汽、燃气、油品、腐蚀性介质等

驱动形式:电动 (可防爆、可带手轮)

电源电压:AC220V、AC380V、(DC24等)

输出力矩:50NW-2000NW

开关时间:8秒~15秒~30秒~60秒(可根据要求定制)

控制方式:开关型(开关切断控制)、智能调节型(4~20mA模拟信号控制)(可选防爆系列)

结构特点:一阀多用,既能换向也能分配、合流、分流、可调范围广。

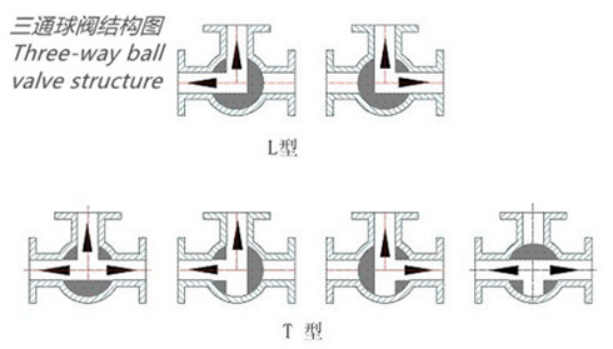

电动三通球阀的流向原理说明:

1)电动三通球阀可根据流向切换要求一般分为L型结构和T型结构。

2)L型电动三通球阀适用于介质流向的切换,能使相互垂直的两个通道相互连通,

3)T型电动三通球阀适用于介质的分流、或合流的流向切换。T型三通球阀可以使三个通道相互连通或使其中两个通道连通,起到分流或合流作用。

4)该电动三通球阀一般采用两个阀座结构,可根据用户要求采用四阀座结构。

电动三通球阀安装注意事项:

(1) 安装前必须仔细核对领用阀门的实体标识、合格证等是否齐全、是否符合使用要求,还应对阀门状态进行检查,最后对阀门进行清洗、试压和调试后安装到管道上.D 检查阀门包装防护是否齐全,内腔、密封面及传动部件是否有污物附着,确认无误后方可启闭阀门。检查连接螺栓是否均匀旋紧,防止泄漏。检查填料是否压紧,压紧程度能保证填料的密封作用,但又不得妨碍阀杆的旋转。阀门试压和调试应按相关标准进行(认为产品质量可靠、也可不进行试压,清洗后直接安装),不得违规超压或不按标准规范要求进行盲目试压,违规试压轻则造成阀门损坏,重则导致安全事故,应引起足够的重视。

(2) 阀门在运输起吊安装过程中,吊索不允许系结在手轮上,起重点应放在腰部(如阀门设有专用吊装孔或吊装螺栓,应尽可能通过这些吊装部位进行吊装); 在运输起卸期间应注意轻提轻放,严禁撞碰敲打或重力抛掷,以防涂污外表面或损伤零件。

(3) 螺纹连接的阀门,应将密封填料绳(加铅油或聚四氟乙烯生料带) 包在管道螺纹上,避免包到管道内璧或阀门内壁上,以免阀内存积影响介质流通。

(4) 安装法兰阀门时,要注意对称均匀地拧紧螺栓,阀门法兰与管子法兰必须平行,间隙合理,以免产生过大应力导致开裂。对于脆性材料和强度不高的阀门,尤其要注意。

(5) 阀门连接的管路,一定要清扫干净,以防杂物擦伤阀门密封面。可用压缩空气吹去氧化铁屑、泥沙、焊渣和其他杂物。这些杂物,不但容易擦伤阀门的密封面,其中大颗粒杂物(如焊渣),还有可能堵塞小口径阀门通道,使其失效。

(6)不经常启闭的阀门,应该经常检查阀杆螺纹润滑情况,定期添加润滑剂,以防螺纹咬死; 室外阀门要对阀杆加保护套,以防雪、雨及尘土对阀杆造成腐蚀,影响阀门正常启闭。

电动三通球阀维护与保养:

1、要定期检查,电源不能有故障。

2、经常检查管道,不要让管道内有铁锈和脏污。

3、不要将阀支承在敏感部位,如阀门定位器、接头、连线等处。

4、阀体与上阀盖连接处密封垫使用久了要及时更换,更换时只需卸下上阀盖就可安放新的密封垫。

5、填料函如有参漏要及时更换密封埴料更换时将阀杆脱开,压板和填料压盖取下即可装入新的填料。

6、长期停放时,应装上连接去兰的保护罩所以接口都要用塑料塞堵上。停放时,保证阀整体的垂直性或水平位置。
