气动三通球阀工作原理及技术参数


气动三通球阀工作原理:

      上海锐尔阀门有限公司生产的气动三通球阀主要是由T型和L型的三通球阀组成并与气动执行器连接组装,通常用于管道中介质换向,合流及分流的作用,现有法兰式和内螺纹连接方式的三通球阀。气动三通L型球阀则是对两条相互垂直的通道进行介质流向的切换或截断,起到分配作用,气动三通T型球阀不仅可对介质流向进行切换,还可以使三个通道互相连通或关闭其中任意一条通道(两进一出或一进两出),起到分流、合流作用。可根据工况需要,在气动三通球阀执行器上加装阀门定位器及相关配件,即可控制球阀球芯的运转,达到对管路中介质的自动化控制。


锐尔阀门-气动三通球阀优点:

1、不同连接形式,分为气动法兰三通球阀和气动内螺纹三通球阀,满足不同使用工况。

2、密封效果极佳,采用软密封四氟乙烯弹性变形可达到无泄漏密封。

3、一阀多用:可制成L型通口,也可制成T型通口,达到分配、合流、分流等功能。

4、气动三通球阀安装方便,可用任一通口作为介质的流通入口,并且无泄漏。

5、广泛适用于环保、油品、冶金、蒸汽、能源、造纸、食品等管路系统中对介质进行流向改变或达到对介质分流或混合。

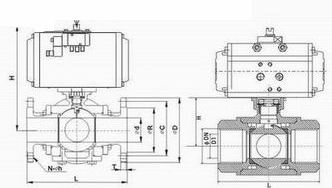

                               气动法兰三通球阀结构图                气动内螺纹三通球阀结构图





气动三通球阀-标准规范:

回讯器:也叫限位开关,远程反馈开关信号(防爆)

电磁阀:双作用选二位五通、单作用选二位三通(防爆)

三联件:可对气源稳压、过滤、气缸加润滑油

阀门定位器:输入4~20mA信号,实现阀门调节功能YT-1000R




气动三通球阀-技术参数:

公称通径

DN10~DN200(mm) (螺纹1/2"~2")

公称压力

PN1.0、1.6、2.5、4.0、6.4MPa

驱动形式

压缩空气4-7bar(可带手动装置)

连接方式

法兰式、内螺纹连接

结构形式

L型三通阀体、T型三通阀体

动作范围

0~90°    0~180°

使用温度

PTFE:-29~+178℃,PPL:-29~+300℃

适用介质

水、蒸汽、液体、油品、腐蚀性介质等

控制方式

开关模式,调节型(定位器4-20mA模拟信号)

作用形式

单作用弹簧复位(常开型,常闭型),双作用(气开气关)

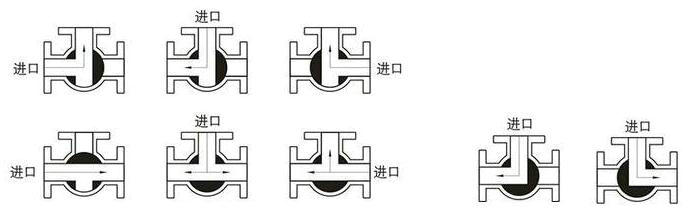

气动三通球阀根据结构形式及流通方向不同分为L型和T型,介质流通方向图如下。



                              T型三通球阀流向图                                              L型三通球阀流向图


L型三通球阀只能连接或截断两条相互垂直正交的管道,不能同时保持第三条管道的相互连通,只起到分配作用。

T型三通球阀能使三条正交的管道相互联通或切断任意第三条通道,达到两进一出或一进两出的的功能,起到分流、合流作用。



气动三通球阀-性能参数:



公称通径DN(mm)

DN15-300

公称压力

PN(MPa)

1.0

1.6

2.5

4.0

6.4

试验压力

强度试验

1.5

2.4

3.8

6.0

9.60

密封试验

1.1

1.8

2.8

4.4

7.04

低压气密试验

0.4~0.7

适用介质

气体、水、油品、蒸汽或腐蚀性介质(常温,低温,高温)
