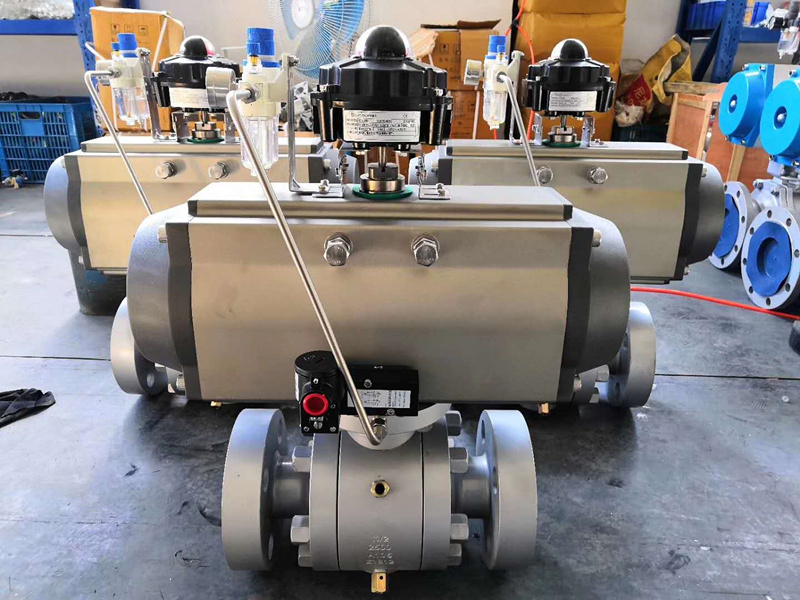

气动高压不锈钢球阀选型概述及照片

 一、Q641H气动高压不锈钢球阀--概述

锐尔阀门生产的Q641F系列气动不锈钢球阀是一种90°旋转类阀门,其优点密封性好,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。



二、Q641F气动高压不锈钢球阀--执行机构

采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。



1、齿轮式双活塞,输出力矩大,体积小。

2、气缸选用铝金材料,重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。



三、Q641F气动高压不锈钢球阀--附件的选项

 根据不同控制和要求可选择下列附件:

切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件:电气定位器、气动定位器、电气转换器。

气源处理附件:空气过滤减压阀、气源处理三联件。

手动机构:HVSD手操机构



四、Q641F气动高压不锈钢球阀--执行标准

设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。

结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

检验主试验:JB/T 9092、API 598。
