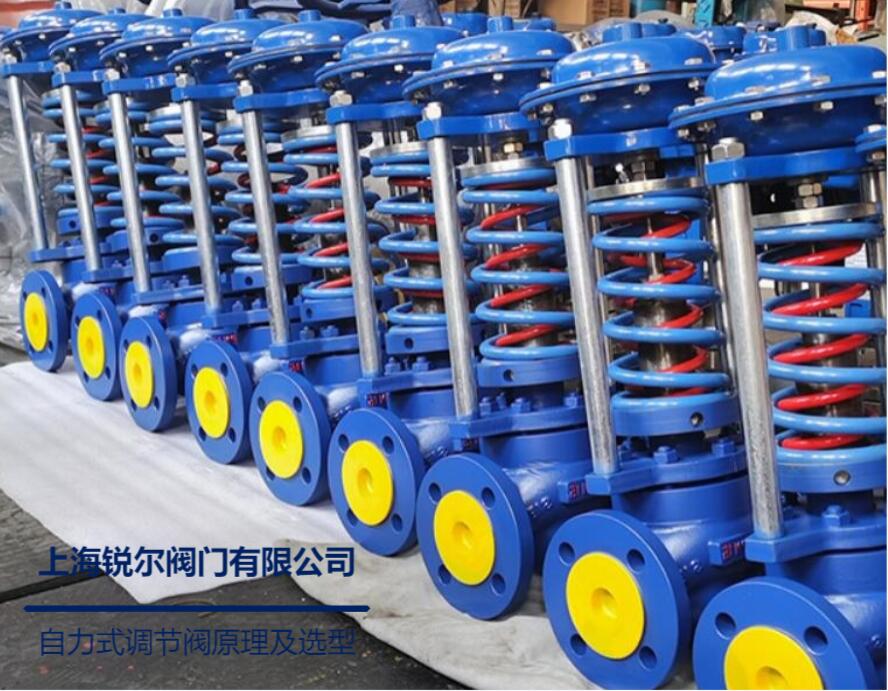

自力式调节阀的原理及选型



自力式调节阀选型分类

       自力式调节阀分类广泛,普遍较为常见的有阀前式、阀后式自力式调节阀两大种,根据介质的类别还可分为自力式压力调节阀、自力式微压调节阀、自力式流量调节阀、自力式温度调节阀四大类别:

1、自力式压力调节阀是指调节介质压力,将阀前或者阀后不稳定的压力通过自力式压力调节阀稳定在一个被设定数字上。

2、自力式微压调节阀是储罐上供氮泄氮专用的,一般是氮封装置中微压,给罐子加氮气,和泄氮用的,其中供氮阀又称为带指挥器自力式压力调节阀,泄氮阀又称自力式微压调节阀。供氮阀和泄氮阀的介质保证了储罐压力稳定,避免出现超压对设备造成损坏。

3、自力式流量调节阀是将被调介质在固定时间内将流量调节到目标流量,避免流量的浪费、损失。

4、自力式温度调节阀是通过温度传感器热胀冷缩的原理传输的信号来控制调节阀开度大小的一种调节阀,当温度高时,温度传感器膨胀关闭对应的行程,温度低时传感器收缩随之调节也对应的打开一定的行程。



       自力式调节阀结构可分为三大类,自力式单座调节阀、自力式套简调节阀、自力式双座调节阀,它们三种在各个工况下使用的流量。介质均为不—样:

1、自力式单座调节阀采用锥形阀芯、锥形阀座,一般适用于压差小、流量小、温度低的场合。

2、自力式套筒调节阀采用套筒阀芯结构,适用于压力差大、流是大的天然气、气体场合。

3、自力式双座调节阀结构是双阀芯、双阀座,是专门为大流量场合设置,该调节阀比单座流量可大50%以上、比套筒可大30%以上,但是泄露量也比单座和套筒的大很多,一般适合大流量、但泄漏量要求不高的场合。



自力式调节阀工作原理

当介质流体从阀前流过经过阀芯阀座节流后,转化为阀后压力。然后经过管线输入上腔室作用在顶部的托盘上,这时产生的作用力会与弹簧的反作用力相对等。这样就决定了阀芯阀座的相对位置,从而控制阀后压力。当阀后压力增加时作用在顶盘上的作用力也随之增加,使阀芯关关向阀座的位置,这样阀芯和阀座之间的间隔就减小,流阻变大阀后压力降低。直到顶盘上的作用力与弹簧反作用力相平衡为止,从而使阀后压力下降到预设值。当阀后压力降低时,作用方向与之前所说相反,这就是自力式调节阀的工作流程了。
