全焊接直埋式球阀的工作原理及构造

    全焊接直埋式球阀用于：燃气输出管道,主干线及各支线供应管道等。集中供热：大型供热设备输出管线、主干线、支线。热交换机：管道及各回路启闭。钢铁厂：各种流体管道,废气择放管道,煤气和热力供应管道,燃料供应管道。各种工业设备：各种热处理管道、各种工业煤气和热力管道。

全焊接直埋式球阀连接方式:对焊、法兰。
 口径尺寸: [DN15-DN1000]
 工作压力:[PN1.6、PN2.5、PN4.0 MPA]]。
 介质温度:－20℃≈180℃。[可根据不同的工控选择材料]
 流体介质: 水、油品、气、燃气类介质。
 阀体材质:碳钢、不锈钢。[可选]
 密封材质: 聚四氟乙稀PTFE 增强聚四氟乙稀PPL
 球芯材质: 实芯不锈钢球
 阀杆材质:不锈钢。
 填料: 石墨、增强聚丙稀
 连接方式:法兰、焊接
 驱动方式：气动、电动、蜗轮、手动、液动

产品概述

锐尔全焊接球阀，广泛应用于城市燃气的地下管线，天然气输送管线，调压站等领域。在过去的30多年里，通过不断的研究和创新，以及对产品质量的精益求精。已赢得世界30多个国家的信赖和好评.

锐尔全焊接球阀，由于阀门的整体结构采用全焊接的工艺结构，使阀门的内、外密封得到了极大的提高，阀门的重量得到了很大的降低(特别是DN300以下)o使阀门的安装变得更为便捷，不仅降低了工程施工的成本，也节省了时间。

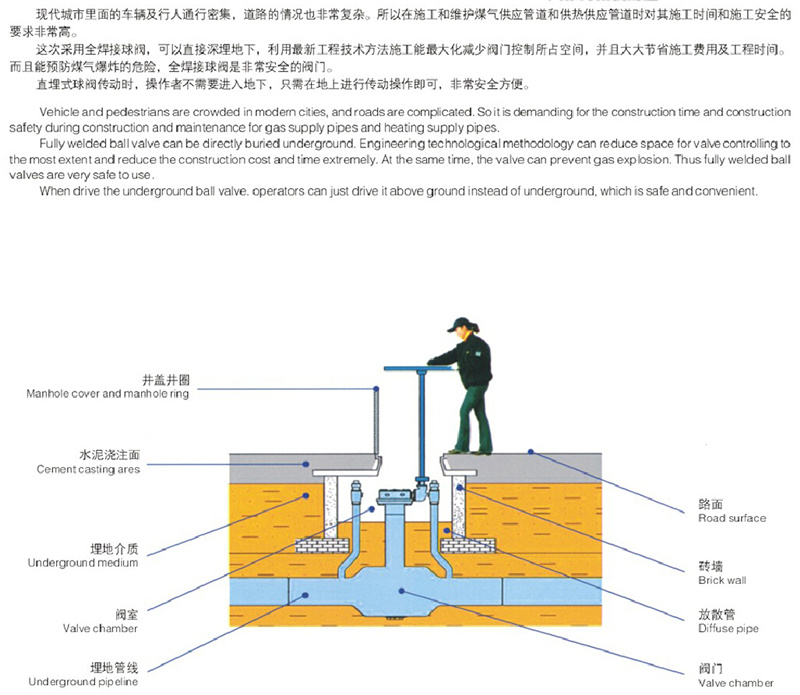

锐尔全焊接直埋球阀，可以直接深埋地下。不用设置地下阀门控制室，这样操作者不需要进入地下，只需在地上用T型手柄进行传动操作即可，非常方便，避免了以往由于设置地下阀门控制室而存在的不安全隐患。

锐尔全焊接直埋球阀，可根据用户燃气管道的埋地深度，来为您设计不同的阀门高度。同时，也可根据用户对阀门连接端口的不同需要，为您设计了多种端口连接方式，供您选择.

锐尔全焊接球阀分标准径和通径两种供您选择.

技术特点

1全焊接球阀技术特点、整体式焊接球阀，不会有外部泄漏等现象。

2、由于阀座是由碳化特氟隆密封环及弹簧构成的，所以对压力和温度的变化适应能力强，在标注压力和温度范围内不会产生任何泄漏。

3、球体的加工过程由先进的计算机检测仪跟踪监测，所以球体的加工精度高。

4、由于阀体材料跟管道材质一样，不会出现应力不均。也不会因地震及车辆经过地面时而产生变形，管   道耐老化。

5、密封环采用含量25％Carbon(碳素)的C+PTFE材质，保障完全无泄漏。

6、直埋式焊接球阀可以直接埋于地下，不用建高大阀门井，只需在地面上设置小型浅井，大大节省施工费用及工程时间.

7、可根据管道的施工及设计的要求，调整阀体的长短和阀杆的高度。

8、球体的加工精度非常精密，操作轻便，无不良干涉.

9、与同类行业的同种规格产品相比，阀体小,外形美观。

10、在阀门正常操作、使用的情况下，质保20年。

材质

阀体：碳钢ST37, A106-B, STPG 370, A105, ASTM A516-60, A216-WCB 或相等的。不锈钢304或316(根据要求选择)

球体：不锈钢304或316级别

阀座：金属阀座带有聚合物密封圈， PTFE, RTFE, Viton, Nylon, Peek 等

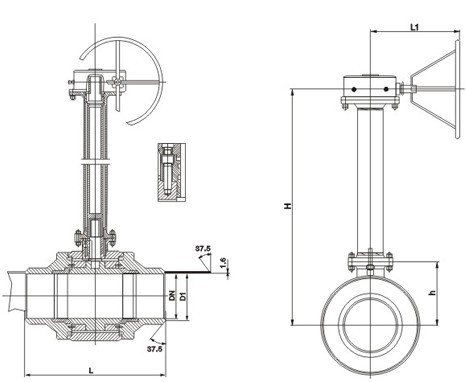

性能尺寸

设计与制造规范
