当前位置  :  气动蝶阀 >> - -气动薄膜衬氟单座调节阀

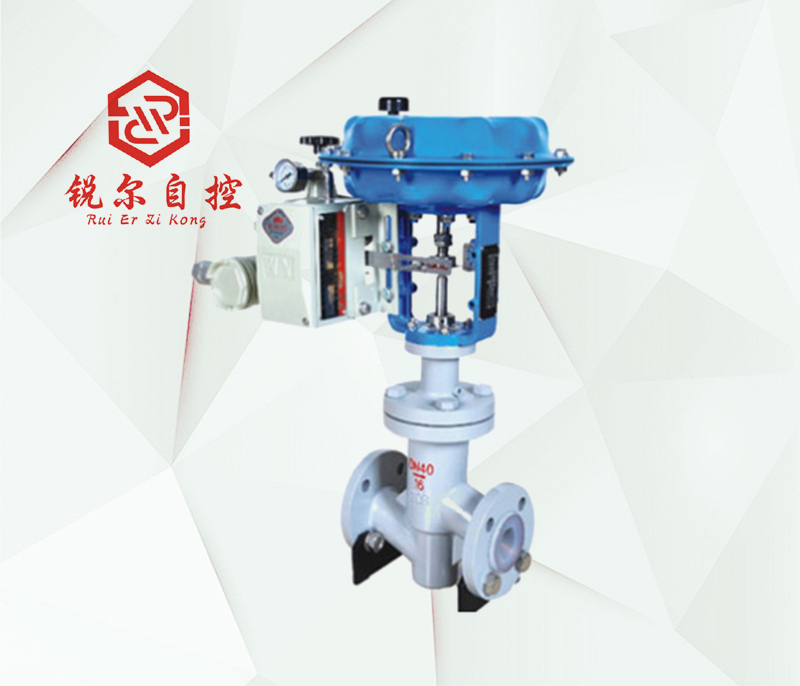

产品名称: 气动薄膜衬氟单座调节阀
产品型号:ZJHA
询问气动薄膜衬氟单座调节阀价格
咨询电话:021-32035008
传真:
点击看大图
 产品介绍

  气动衬氟单座调节阀是自动化仪表系统中的执行单元,安装在介质输送管道上,同其他仪表配套使用,控制流量等参数。由于与液体接触的阀体内腔和阀内组件都衬氟塑料(PFA、FEP),阀杆密封采用波纹管及填料双重密封结构,其安装可靠性更好。适宜控制剧毒、易挥发和易渗透的介质。广泛应用于石化、电力、冶金、造纸等工业部门的自动化装置上。



▪驱动方式:手动、电动、气动、液动。
▪衬里材料:FEP、PFA、GXPO等。



结构与工作原理

▪气动/电动衬氟调节阀由衬氟调节阀阀体组件和直行程的气动多弹簧薄膜执行机构(图1)/电动执行机构组成。

▪执行机构是气动/电动衬氟调节阀生产过程自动控制系统的重要组成部分。

▪气动执行机构有正反两种作用形式,当气源压力增加,推杆伸出膜室的叫正作用,与阀体组件配合构成气关式;当气源压力增加,推杆退入膜室的叫反作用,与阀体组件配合构成气开式。(图2)电-气阀门定位器的工作原理:当信号压力输入膜室后,在膜片上产生推力,压缩弹簧,使推杆移动,带动阀杆,改变阀芯与阀座之间的流通面积,直到弹簧的反作用与信号压力作用在膜片上的推力相平衡,从而达到自动调节工艺参数之目的。






耐腐蚀调节阀 执行机构配置

型号ZHA-22
ZHB-22
ZHA-23
ZHB-23
ZHB-34
ZHB-34
ZHA-45
ZHB-45
有效面积cm2350350560900
行程mm16254060
弹簧范围KPa20~100(标准):40~200;
80~240; 20~60; 60~100

耐腐蚀调节阀 允许压差

供气压力弹簧范围允许压差
公称通径
G3/4"20253240506580100150
1.40.2~1.0161685532.521.20.8
4.00.8~2.4161616121176.54.52.82.0



耐腐蚀调节阀 Kv值和行程

公称通径G3/4"20253240506580100150
阀座直径4567810121520263240506580100150
Kv值0.120.200.320.500.801.22.03.25.081220325070100240
额定行程1016254060



气动薄膜衬氟单座调节阀
