当前位置  :  气动蝶阀 >> - -D641F气动法兰式蝶阀
产品名称: D641F气动法兰式蝶阀
产品型号:D641F
询问D641F气动法兰式蝶阀价格
咨询电话:18817794929
传真:
点击看大图
 产品介绍

气动法兰式蝶阀产品概述:

       气动法兰蝶阀由法兰式蝶阀与气动执行器组成,蝶阀阀体两端法兰与管道法兰进行连接,具有密封性能相对可靠的优点。气动法兰蝶阀按密封形式可分为软密封和金属硬密封,软密封的密度材料有(EPDM)乙丙橡胶、丁腈橡胶,具有良好的密封性能(可达零泄漏),一般用于温度≤200°C,公称压力≤2.5Mpa的常温环境和低压、中压场所。由于结构特征的限制,不适宜应用在耐高温、高压、及抗磨损等行业。其中硬密封多为多层次金属密封,密封面之间无摩擦传动、具有抗磨损、机械性能好、耐高温、耐高压及使用寿命长等特点。可以广泛应用于≤550°C的化工、环保处理、燃气、油品、蒸汽、水、及腐蚀性介质等。金属硬密封无论在高温、高压、低温等情况下均具有优良的密封封性能。相对比对夹式蝶阀来说,气动法兰蝶阀的可耐性较高,一般情况下要求较高的工况都采用法兰式蝶阀。


气动法兰式蝶阀工作原理:

气动法兰蝶阀通过压缩空气进入执行机构,驱动执行器带动蝶板做90度旋转运动,来作为管道开关和调节流量使用。所谓开关模式控制,即只做阀门开启和关闭之用。而调节型控制是在气动执行器上装配阀门定位器,输入相应的信号,对蝶阀蝶版进行0~90度的任意调节,实现对价介质流量、压力、温度等参数的控制。气动法兰蝶阀有软密封和硬密封的两种密封形式。软密封蝶阀,密封圈可以镶嵌在阀体上或附在蝶板上面,有极好的密封性能(可达到零泄漏)。缺点是受高温高压限制不适宜使用在高温高压场合。采用金属密封蝶阀能适应较高的工作温度,一般比软密封的蝶阀寿命长,但很难做到零泄漏。


气动法兰式蝶阀产品特点:

(1)其中金属硬密封蝶阀可保证从超低温至超高温等各种温度范围都具有较高的密封性能。

(2)流体阻力较小,中大口径的气动法兰式蝶阀全开时流通面积大,启闭时迅速省力。

(3)气动法兰式软密封蝶阀常用于常温环境,不适宜在高温场合。

(4)气动法兰式软密封蝶阀使用于低压、常压。气动法兰式硬密封蝶阀可以使用于中、高压等场合。

(5)气动法兰蝶阀其执行器分为单作用和双作用,单作用有常开型和常闭型两种形式,可在紧急情况下复位到初始状态(开启会关闭)。

(6)气动法兰式软密封蝶阀的优点是密封好,缺点是容易老化,磨损,使用寿命短。

(7)气动硬密封蝶阀使用寿命长,但是密封性相对比气动软密封蝶阀差。

(8)气动软密封蝶阀适用于常温常压的水处理、环保、轻工、化工、等行业工况。硬密封多用于供热、煤气、油品等高温高压环境。

(9)可实现小型化,可实现机械自锁性,可更换不同的密封圈,满足不同的工况。


气动法兰式蝶阀主要技术参数:

公称通径:DN50~1200mm、

公称压力:1.0Mpa、1.6Mpa、2.5Mpa。硬密封:1.6Mpa~6.4Mpa

连接方式:法兰式连接

阀芯形式:蝶板式

流量特性:近似快开型

动作范围:0~90度

阀体结构:软密封(中线型)、硬密封(双偏心、三偏心)

密封形式:弹性密封、金属硬密封

阀体材质:球墨铸铁、碳钢(WCB)、不锈钢304、不锈钢316等

适用范围:气体、水、蒸汽、油品、腐蚀性介质等

泄 漏 量:(软密封:零泄漏)、硬密封:按GB/T4213-92、为KV值得10-4、

适用温度:软密封:-30°C~+150°C、硬密封:-40°C~+450°C、

驱动形式:气源驱动(压缩空气4~7bar) 可带手轮

气源接口:G1/4"、 G1/8"、 G3/8"、 G1/2"

作用形式:单作用(弹簧复位):气关式(B)-失气时阀位开(FO):气开式(K)-失气时阀位关(FC)

作用形式:双作用(通气开关):气关式(B)-失气时阀不变(FL):气开式(K)-失气时阀不变(FL)

控制形式:开关型(开关两位控制)、智能调节型(4~20mA模拟信号控制)

环境温度:-30°C~+70°C

产品特点:流通性好、密封可靠、启闭扭矩小、操作简单、省力节能。

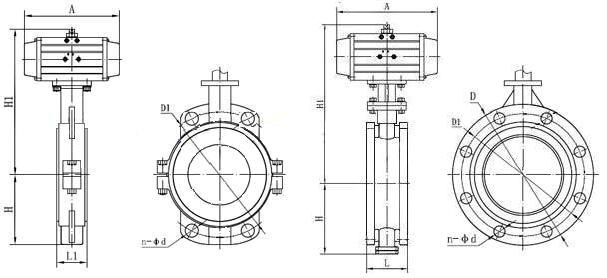

气动法兰式蝶阀外形结构图:


气动法兰式蝶阀执行机构参数:

双作用执行器:开关动作都要通过气源来驱动执行,通气开、通气关、气源故障保持当前位置。

单作用执行器:开关动作只有开启或关闭是气源驱动,而关闭或开启是靠弹簧来复位的。

单作用常闭型:通气开启、断气关闭、气源故障关闭。

单作用常开型:通气关闭、断气开启、气源故障开启。

切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器

调节型附件:电气定位器、气动定位器、电气转换器

回讯器:也叫限位开关,远程反馈开关信号(可防爆)

电磁阀:双作用选二位五通、单作用选二位三通(可防爆)

三联件:可对气源稳压、过滤、气缸加润滑油

气源处理附件:空气过滤减压阀、气源处理三联件

手动机构:转动手轮机构、手动开启阀门和手动关闭阀门


气动法兰式蝶阀标准规范:

设计标准:GB/T12238-1989;

法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;

JB78结构长度:GB/12221-1989;

压力试验:GB/T13927-1992、JB/T9092-199


气动法兰式蝶阀安装方法:

(1)气动法兰蝶阀安装前检查气动蝶阀各部分部件无缺失,型号无误,检查阀体内无杂物,电磁阀和消音器内无阻塞。

(2)将阀门和汽缸均置于关闭状态。

(3)将汽缸装到阀门上,(安装方向与阀体平行或垂直都可以),再看螺丝孔是否对正,不要有太大偏差,如有少许偏差,将气缸体转动一点就可以了,然后将螺丝紧固。

(4)安装完毕后,对气动蝶阀进行调试(正常情况下供气压力为0.4~0.7MPa),调试运行时须手动操作电磁阀启闭(将电磁阀线圈失电后手动操作方可有效),观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力,之后正常,则需要将气缸行程调小(把气缸两端行程调节螺丝同时往里调一点,调整时需将阀门运行到开位置,然后将气源关掉再调),直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是,可调型消音器可以调节阀门的启闭速度,但不可调得过小,否则可能引起阀门不动作。

(5)气动法兰式蝶阀在安装前应保持干燥,不可露天存放。

(6)安装蝶阀前要检查管道,确保管道内无焊渣等异物。

(7)蝶阀阀体手动启闭阻力适中,蝶阀扭矩与所选执行器扭矩匹配。

(8)蝶阀连接用法兰规格正确,管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰,不得使用平焊法兰。

(9)确认法兰焊接无误,蝶阀安装完毕后不得再焊接法兰,以免烫伤橡胶件。

(10)装好的管道法兰要进行对中,并与放入的蝶阀进行对中。

(11)装上所有的法兰螺栓,并用手拧紧,将确认蝶阀与法兰已然对中,然后小心的启闭蝶阀,确保启闭灵活。

(12)将气动法兰式蝶发完全开启,用扳手按照对角线次序将螺栓拧紧,无需垫圈,切勿将螺栓拧的过紧,以防造成阀圈的严重变形,启闭扭矩过大。


气动法兰式蝶阀订货须知:

1、对产品有特殊要求,须在订货合同中提供以下说明:

a.结构长度;

b.连接形式;

c.公称直径;

d.产品使用介质及温度、压力范围等、

e.试验、检验标准及其他要求。

2、 本厂可根据客户特定要求配置各类驱动装置。

3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。

4、货期、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。




注:更多详情参数请直接联系我们!请点击此处:跳转在线客服!上海锐尔阀门竭诚为您服务!
