当前位置  :  气动蝶阀 >> - -气动三偏心蝶阀
产品名称: 气动三偏心蝶阀
产品型号:D673H
询问气动三偏心蝶阀价格
咨询电话:18817794929
传真:
点击看大图
 产品介绍

气动三偏心蝶阀图片:

      D643H/W不锈钢气动三偏心蝶阀具有启闭无摩擦、耐腐蚀、耐高温等特点。主要由高精度三偏心硬密封蝶阀和单双作用气动执行机构组成,是一张纸旋转型高性能调节或切断蝶阀。气动三偏心硬密封蝶阀的密封原理利用偏心结构,无机械磨损,有优良的双向密封功能,做到了阀门启闭时蝶板与阀座间几乎无摩擦现象发生。阀杆的扭矩通过蝶板直接传递至密封面,从而杜绝了打开普通阀门时所常见的跳跃现象。
D643H/W气动三偏心金属硬密封蝶阀其通常配用电-气阀门定位器,电磁阀,空气过滤减压器,限位开关(阀位回讯器),可实现对工艺管路中流体介质的比例式调节和二位切断控制,从而达到对流体介质的流量,压力,温度,液位等参数的自动化控制。广泛适用于气体、浊液体、浓浆液体、灰粉、悬浮颗粒等介质。


气动三偏心蝶阀性能优点:

(1)采用三维偏心密封结构,阀座与蝶板之间磨损小,且密封面耐磨损,延长了使用寿命。
(2)根据连接方式分为气动对夹式三偏心蝶阀和气动法兰式三偏心蝶阀,可分别使用于不同的工艺管道中。
(3)大口径蝶阀蝶板可采用洐架的结构,具有强度高,过流面积大,流阻小等特点。
(4)采用双向压三偏心多层次硬密封结构,具有双向密封的功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任意方向安装。
(5)具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。


气动执行器参数要求:
双作用:通气开,通气关,气源故障保持当前位置。
单作用常闭型:通气开、断气关,气源故障时自动关闭(弹簧复位)
单作用常闭型:通气关、断气开,气源故障时自动打开(弹簧复位)
可选附件:换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀。

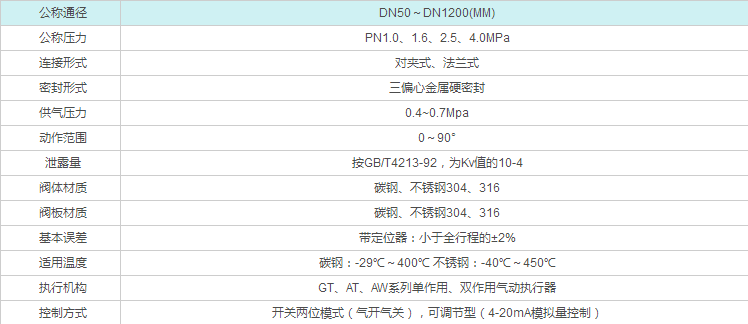

动三偏心蝶阀主要技术参数:

公称通径DN50~1200mm公称压力1.6Mpa、2.5Mpa、4.0Mpa、连接方式对夹式、法兰式密封形式三偏心金属硬密封供气压力0.4Mpa~0.7Mpa动作范围0~90度泄漏量按GB/T4213-92,为Kv值得10-4阀体材质碳钢、不锈钢304、不锈钢316等阀板材质碳钢、不锈钢304、不锈钢316等基本误差带定位器、小于全行程的2%适用温度碳钢:-29°C~400°C、不锈钢:-40°C~450°C应用范围水、空气、蒸汽、腐蚀性介质、油品及食品等执行机构GT、AT、AW系列单作用、双作用执行机构控制方式开关两位模式(气开气关),调节型(4~20mA模拟信号控制)

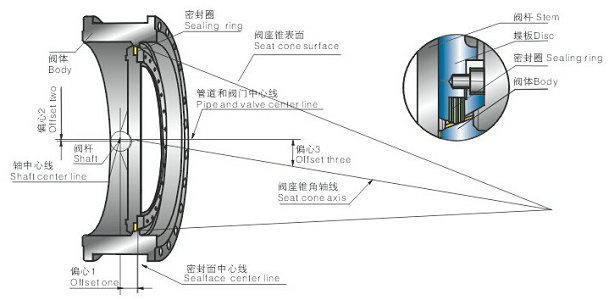

气动三偏心蝶阀结构原理:

      典型的三偏心气动蝶阀,除阀杆和阀板有两个偏心外,阀板和阀座的密封面呈斜圆台形(这是所谓三偏心的第三个偏心)。阀门关闭时阀板由于偏心的缘故往前推,阀板和阀座在关闭时过程中不产生摩擦,阀板直接压在阀座上,这样就保证了阀门的使用寿命,另外:由于这种阀门的密封圈(不论装在阀座上或阀板上)具有一定的弹性,而且弹性圈内的凸台与弹性圈之间有少量的间隙可使弹性圈稍有位移,在阀门关闭时,受关闭力的作用,弹性体密封圈能自动移至受力最均匀的位置,再加上弹性圈的少量变形,使阀座处的密封圈均匀受力,达到最佳密封状态

动三偏心蝶阀订货须知:

1、对产品有特殊要求,须在订货合同中提供以下说明:

a.结构长度;

b.连接形式;

c.公称直径;

d.产品使用介质及温度、压力范围等、

e.试验、检验标准及其他要求。

2、 本厂可根据客户特定要求配置各类驱动装置。

3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。

4、货期、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。
