当前位置  :  气动蝶阀 >> - -电动法兰式蝶阀
产品名称: 电动法兰式蝶阀
产品型号:D941F
询问电动法兰式蝶阀价格
咨询电话:18817794929
传真:
点击看大图
 产品介绍

电动法兰式蝶阀产品概述:

       电动法兰式蝶阀由电动执行器与法兰式蝶阀组成,可根据工作方式及工况不同,可分为开关控制型和智能调节型(4~20mA模拟量信号控制),其密封形式有软密封及硬密封,通过电动执行机构工作,旋转阀杆带动阀板在0~90度的范围内做开启和关闭使用。电动法兰式蝶阀的结构性能优于对夹式蝶阀,电动法兰蝶阀的可耐性较高,一般情况下要求较高的工况都采用法兰式蝶阀。


电动法兰式蝶阀性能特点:

(1)一种可远程控制的自控蝶阀,同时具备法兰蝶阀的特点,可配蝶阀口径较广。

(2)电源是电动蝶阀的驱动能源,动力源广泛,适用范围广,节省人力资源,更有工作效率。

(3)操作简单,容易满足各种控制要求,选配不同的电动执行器就可实现,信号反馈,调节流量,防爆功能等。

(4)可实现小型化,可实现机械自锁性,可更换不同的密封圈,满足不同的工况。


电动法兰式蝶阀工作原理:

电动法兰蝶阀利用电动执行器输入0~10毫安的标准信号,电动机组带动齿轮涡轮蜗杆转角力矩带动蝶板旋转。阀门处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降小,故具有较好的流量控制特性。电动法兰式蝶阀有弹性密封和金属密封等两种密封形式。弹性密封蝶阀,密封圈可以镶嵌在阀体阀座密封面上面。采用金属密封蝶阀一般比弹性密封蝶阀的使用寿命长,但很难做到完全密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。


电动法兰式蝶阀主要技术参数:

公称通径:DN50~1200mm、

公称压力:1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa

连接方式:法兰式连接

阀芯形式:蝶板式

流量特性:近似快开型

阀体结构:软密封(中线型)、硬密封(双偏心、三偏心)

密封形式:弹性密封、金属硬密封

阀体材质:碳钢(WCB)、不锈钢304、不锈钢316等

适用范围:气体、水、蒸汽、油品、腐蚀性介质等

动作范围:0~90度

泄 漏  量:(软密封:零泄漏)、硬密封:按GB/T4213-92、为KV值得10-4、

适用温度:软密封:-30°C~+150°C、硬密封:-40°C~+450°C、

阀板材质:球墨铸铁、碳钢、不锈钢304、不锈钢316等

密封材质:PTFE(聚四氟乙烯)、EPDM(乙丙橡胶)、丁腈橡胶、金属密封等

阀体材质:球墨铸铁、碳钢(WCB)、不锈钢304、不锈钢316等

执行机构:多回转电装、精小型电装、QT型智能型电装(可配防爆型及手轮装置)

电源电压:AC220V、AC380V、DC24V

控制形式:开关型(开关两位控制)、智能调节型(4~20mA模拟信号)

环境温度:-30°C~+70°C

产品特点:流通性好、密封可靠、启闭扭矩小、操作简单、省力节能。

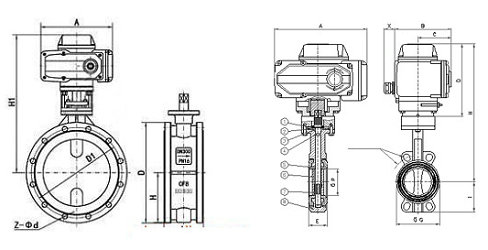

电动法兰式蝶阀外形结构图:


电动法兰式蝶阀标准规范:

设计标准:GB/T12238-1989;

法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;

JB78结构长度:GB/12221-1989;

压力试验:GB/T13927-1992、JB/T9092-199

电动法兰式蝶阀订货须知:

1、对产品有特殊要求,须在订货合同中提供以下说明:

a.结构长度;

b.连接形式;

c.公称直径;

d.产品使用介质及温度、压力范围等、

e.试验、检验标准及其他要求。

2、 本厂可根据客户特定要求配置各类驱动装置。

3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。

4、货期、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。



注:更多详情参数请直接联系我们!请点击此处:跳转在线客服!上海锐尔阀门竭诚为您服务!
