常见的国标法兰尺寸参数图及标准号

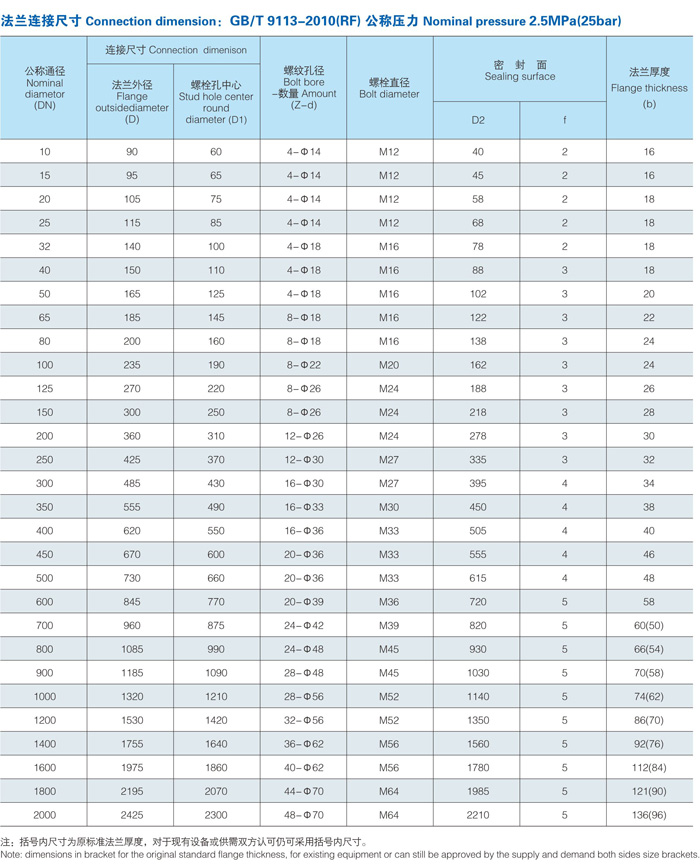

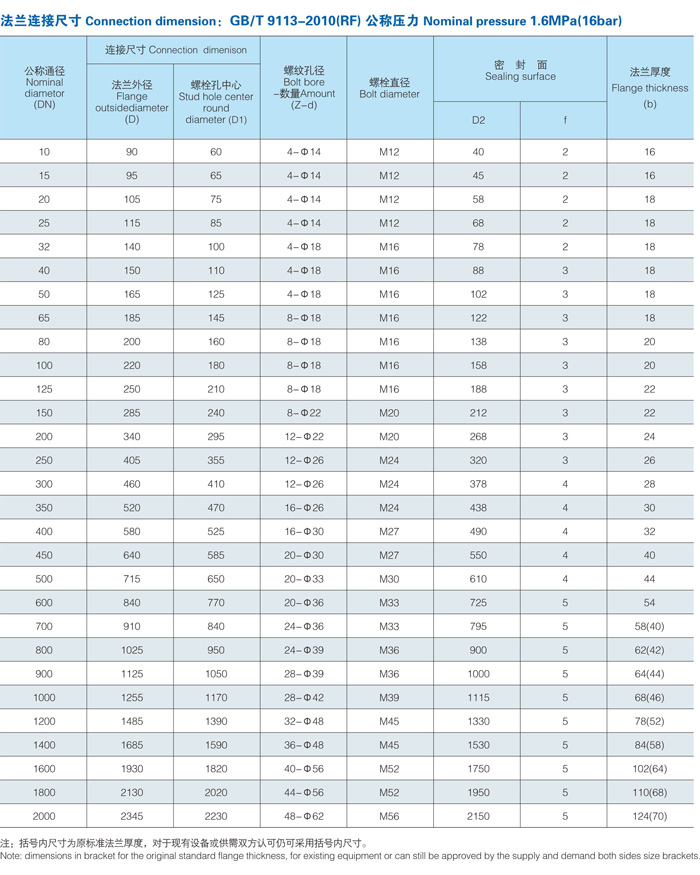

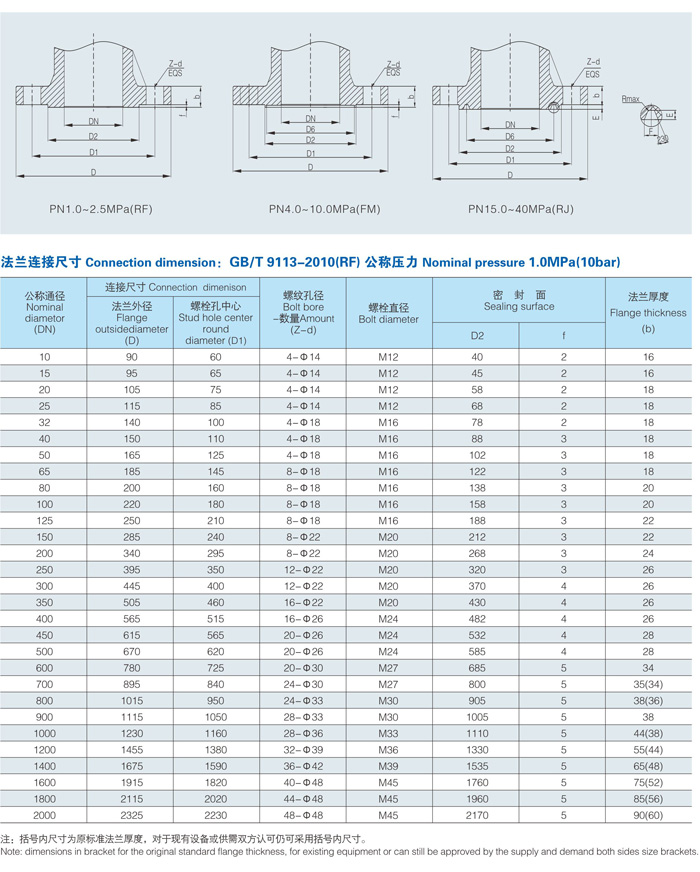

   不同标准的阀门对应的不同标准的法兰片，如何知道自己所需要的阀门需要链接多大的法兰，请参照锐尔阀门所公布的1.0Mpa、1.6Mpa、2.5Mpa三种常规阀门法兰片的尺寸图，希望给大家带来一定帮助！

1.平焊：只用焊接外层，不需焊接内层;一般常用于中、低压管道中，管道的公称压力要低于0.25MPa。平焊法兰的密封面有三种，分别是光滑式、凹凸式以及榫槽式，其中以光滑式应用最为广泛，并且价格实惠，性价比高。

2.对焊：法兰的内外层都要焊接，一般多用于中、高压管道中，管道的公称压力在0.25～2.5MPa之间。对焊法兰连接方式的密封面是凹凸式的，安装比较复杂，所以人工费、安装法以及辅材费都比较高。

3.承插焊：一般多用于公称压力小于等于10.0MPa，公称直径小于等于40mm的管道中。

4.松套：一般多用于压力不高但其中介质比较有腐蚀性的管道中，所以这类法兰耐腐蚀性强，材质多以不锈钢为主。

这种连接主要用于铸铁管、衬胶管、非铁金属管和法兰阀门等的连接，工艺设备与法兰的连接也都采用法兰连接。

相关阀门：气动法兰球阀  气动法兰蝶阀 电动法兰球阀  电动法兰蝶阀
